Для представленной структурной схемы (рис. 1) разработать принципиальную гидравлическую схему привода поступательного движения и определить его рабочие параметры. Рабочий ход поршня при длине L соответствует выдвижению штока из гидроцилиндра. Нагруз
Описание

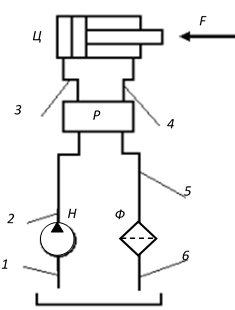

Для представленной структурной схемы (рис. 1) разработать принципиальную гидравлическую схему привода поступательного движения и определить его рабочие параметры.
Исходные данные для задания 3
Длина линии всасывания равна 0,65 м. Длина линии нагнетания – 5,25 м, линии слива – 7,55 м (l4 =3,4 м). В напорной гидролинии имеется 6 крутых и 2 плавных поворота на 90°, в сливной гидролинии – 4 угольника и 2 плавных поворота на 90°. Гидролинии выполнены металлическими трубопроводами, кроме линии 3 и 4, которые выполнены гибкими рукавами.
Диапазон температур эксплуатации привода от 0 до 60 °С, i=8 циклов в минуту. Нагрузка на штоке Fн = 11 кН. Длина хода поршня L = 400 мм.
Таблица 1 – Исходные данные
№ | i , циклов в мин | L , мм | F , кН | l1 | l2 | l3 | l4 | l5 | l6 |
7 | 8 | 400 | 11 | 0,65 | 1,0 | 3,6 | 3,4 | 3,3 | 0,85 |
