По трубопроводу, состоящему из двух участков труб (см. Рис.) диаметрами d1 и d2 и длиной l1 и l2 подаётся бензин (ρбенз=750 кг/м3) из бака с избыточным давлением PМ в расположенный выше бак, где поддерживается вакуумметрическое давление Pвак. Разност
Описание

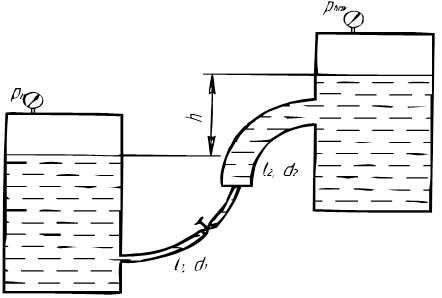

По трубопроводу, состоящему из двух участков труб (см. Рис.) диаметрами d1 и d2 и длиной l1 и l2 подаётся бензин (ρбенз=750 кг/м3) из бака с избыточным давлением PМ в расположенный выше бак, где поддерживается вакуумметрическое давление Pвак. Разность уровней в баках h. Коэффициент сопротивления трения для труб λ=0,02, коэффициенты местных сопротивлений ξвентиля=4; ξвх=0,5; ξвых=1. Требуется определить расход бензина V.
Дано: d1=25 мм; d2=52 мм; l1=7,8 м; l2=6,8 м; ρбенз=750 кг/м3; PМ=92 кПа; Pвак=26 кПа; h=6,4 м; ξвентиля=4; ξвх=0,5; ξвых=1.
V=?
