Определить максимально допустимую высоту h (м) установки насоса над уровнем воды в бассейне. Всасывающая труба снабжена приемным клапаном с сеткой и имеет одно сварное колено. Коэффициент сопротивления трения определить по эквивалентной шероховатос
Описание

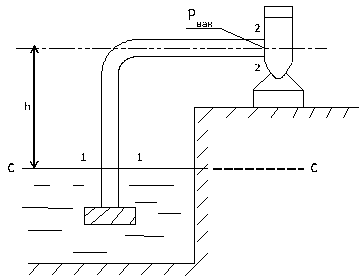

Определить максимально допустимую высоту h (м) установки насоса над уровнем воды в бассейне. Всасывающая труба снабжена приемным клапаном с сеткой и имеет одно сварное колено. Коэффициент сопротивления трения определить по эквивалентной шероховатости ∆ = 0,2 (мм), предполагая наличие квадратичной зоны сопротивления.
Исходные данные:
Производительность насоса Q = 15 (л/с) = 0,015 (м³/с)
Допустимое вакуумное давление Рвак = 65 (кПа) = 65000 (Па)
Длина всасывающей трубы L = 10 (м)
Диаметр трубы d = 150 (мм) = 0,15 (м)
Коэффициент местного сопротивления клапана ξкл = 6
Коэффициент местного сопротивления колена ξкол = 1,2
