Поршень, перемещаясь в цилиндре равномерно, подает воду в напорный бак. Расход воды в трубопроводе Q (л/с). Длина трубопровода L (м), диаметр d (мм). Диаметр поршня D (мм). Рассматривается момент, когда h (м). Избыточное давление воздуха в баке Рб (к
Описание

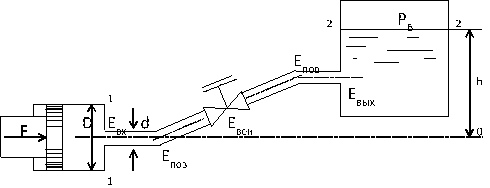

Поршень, перемещаясь в цилиндре равномерно, подает воду в напорный бак. Расход воды в трубопроводе Q (л/с). Длина трубопровода L (м), диаметр d (мм). Диаметр поршня D (мм). Рассматривается момент, когда h (м). Избыточное давление воздуха в баке Рб (кгс/см2).
Требуется определить силу Р1 , действующую на поршень.
Исходные данные:
Расход воды Q = 2 (л/с) = 0,002 (м³/с)
Длина трубопровода L = 75 (м)
Диаметр трубопровода d = 30 (мм) = 0,03 (м)
Диаметр поршня D = 80 (мм) = 0,08 (м)
Давление воздуха в баке Рб = 0,35 (кгс/см2) = 34335 (Н/м²)
Высота столба воды h = 13 (м)
Коэффициент сопротивления трения λ = 0,03
Коэффициенты местных сопротивлений: ξвх = 0,5; ξпов = 0,25; ξвен = 6; ξвых = 1
