Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем. Диаметр трубопровода d, его длина l. Когда поршень находится ниже уровня жидкости в резервуаре на H=5 м, потребная для его перемеще
Описание

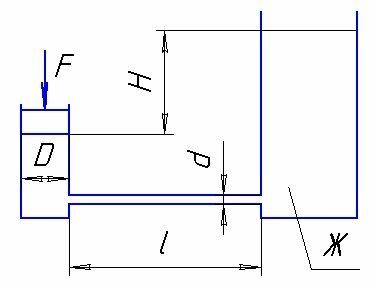

Поршень диаметром D движется равномерно вниз в цилиндре, подавая жидкость Ж в открытый резервуар с постоянным уровнем. Диаметр трубопровода d, его длина l. Когда поршень находится ниже уровня жидкости в резервуаре на H=5 м, потребная для его перемещения сила равна F. Определить скорость поршня и расход жидкости в трубопроводе. Построить напорную и пьезометрическую линии для трубопровода. Коэффициент гидравлического трения трубы принять λ=0,3. Коэффициент сопротивления входа в трубу ξвх=0,5, Коэффициент сопротивления выхода в резервуар ξвых=1,0.
Исходные данные:
D=700 мм; d=70 мм; l =21 м; F=16700 Н.
жидкость – бензин с плотностью ρ=745 кг/м3.
