Поршень (см. рис.3), диаметром D движется в левую часть цилиндра со скоростью v=0,05м/с, под действием разности давлений в полостях, создаваемой подачей жидкости (ρ = 850 кг/м3) через дроссель (коэффициент расхода μ = 0,7, диаметр d) с избыточным да
Описание

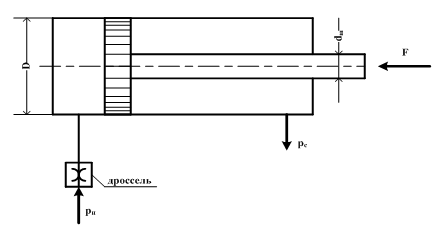

Поршень (см. рис.3), диаметром D движется в левую часть цилиндра со скоростью v=0,05м/с, под действием разности давлений в полостях, создаваемой подачей жидкости (ρ = 850 кг/м3) через дроссель (коэффициент расхода μ = 0,7, диаметр d) с избыточным давлением на входе pвх и на выходе pвых. Определить силу F, которую необходимо преодолеть штоку, диаметром dш при движении его против нагрузки. Исходные данные в табл. 4.
Таблица 4
D, м | dш, м | d, м | pн, Па | pc, Па |
0,103 | 0,008 | 0,00315 | 2,03∙107 | 5,15∙105 |
