Центробежный насос, характеристика которою задана (табл. 1) , на геометрическую высоту Нг=2,26м. Температура подаваемой воды 20 град. Трубы всасывающей и нагнетательной линии имеют диаметры dв=36,16мм и dн=22,6мм, а длину lв=5,65мм и lн=20,34мм. Экв
Описание

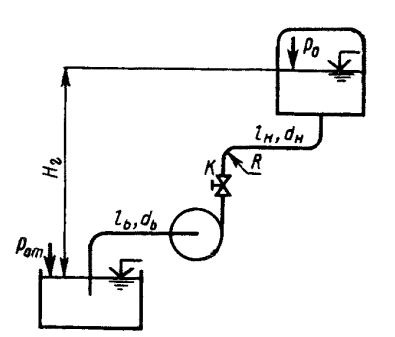

Центробежный насос, характеристика которою задана (табл. 1) , на геометрическую высоту Нг=2,26м. Температура подаваемой воды 20 град. Трубы всасывающей и нагнетательной линии имеют диаметры dв=36,16мм и dн=22,6мм, а длину lв=5,65мм и lн=20,34мм. Эквивалентная шероховатость Δ=0.06 мм. Избыточное давление в приемном резервуаре в процессе работы остается постоянным и равным р0=45,2кПа. Коэффициент сопротивления фильтра ζф=5,0. Коэффициент сопротивления крана ζк=0,452.
Найти рабочую точку при работе насоса на сеть и определить мощность, потребляемую насосом.
Характеристика насоса
Q , м3/с | 0 | 0,3 | 0.50 | 0.70 | 0.90 | 1.10 | 1.30 | 1.50 | 1.70 | 1,9 |
Н, м | 12,0 | 11,7 | 11.5 | 11.2 | 10.8 | 10.2 | 9.30 | 8.10 | 6.00 | 1,8 |
η, % | 0 | 34 | 50.0 | 60.0 | 65.0 | 69.0 | 70.0 | 68.0 | 62.0 | 51 |
