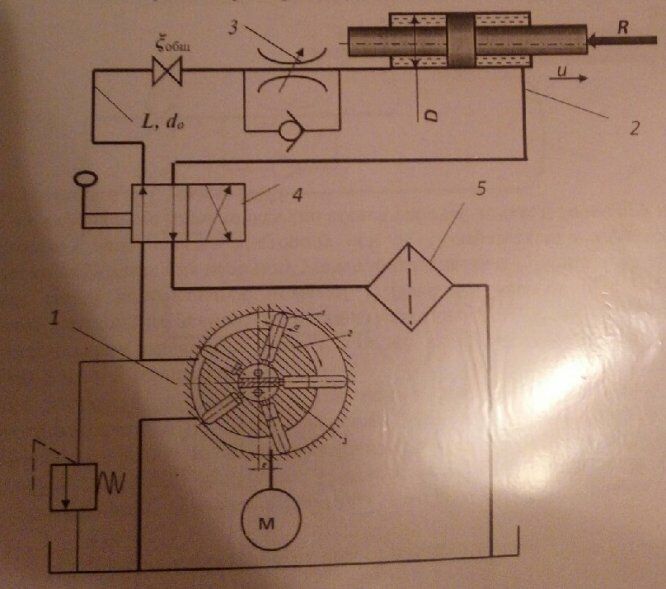

Радиально-поршневой насос 1 подает в гидроцилиндр 2 минеральное масло плотностью ρ= 840 кг/м³ и вязкостью ν= 0,4 см²/с по трубопроводу 3 диаметром d₀=25мм и длиной L=18м с суммарным коэффициентом местных сопротивлений системы ζ_общ=10. Диаметр плунжеров d=15мм, число плунжеров Z=10м, длина хода s=3,0см; КПД: η₀=0,92; η_н=0,9. Гидроцилиндр поршневой, двухштоковый с диаметром поршня D=160мм штока – d_шт=0,5D=0,5∙160=80мм; скорость прямого хода штока u=4,5см/с; КПД: η_0гц=0,9; η_гм=0,85. Регулирование скорости дросселем 3 с площадью прохода ω_др=0,8cм², μ₀=0,6. Нагрузка на шток R=150кН. Потери давления: в ГР4 Δp_гр= 25 кПа, в Ф5 Δp_ф= 30 кПа.

Определить:

1. Скорость обратного хода корпуса ГЦ, если
2. необходимую подачу и мощность насоса;
3. число оборотов вала насоса и мощность привода «М»;
4. построить характеристику установки и найти рабочую точку
