Вал гидродвигателя Д, рабочий объём которого V0, нагружен крутящим моментом Мк. К двигателю подводится поток рабочей жидкости – масло Ж, температура которого 60°С, с расходом Q. КПД гидродвигателя: объёмный η0=0,96, гидромеханический ηгм. Определить
Описание

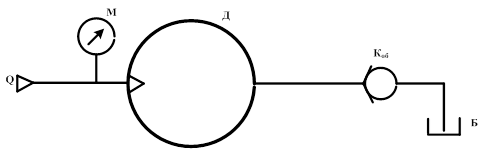

Вал гидродвигателя Д, рабочий объём которого V0, нагружен крутящим моментом Мк. К двигателю подводится поток рабочей жидкости – масло Ж, температура которого 60°С, с расходом Q. КПД гидродвигателя: объёмный η0=0,96, гидромеханический ηгм. Определить частоту вращения вала гидродвигателя и показание манометра М, установленного непосредственно перед двигателем, если потери давления в обратном клапане Коб составляют Δpкл=15 кПа. Длина линии равна lc, а диаметр dc. Эквивалентная шероховатость Δэ=0.05 мм.
Дано: Ж – индустриальное 20; Q=28 л/мин; V0=40 см3; Mk=25 Н·м; ηгм=0,9; lc=2,8 м ; dc=14 мм.
Найти: n, pм.
В word13 с пояснениями.
