На рис. представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня (его диаметр D) вправо жидкость постепенно сжимается и давление в ней повышается. Ко
Описание
![]()

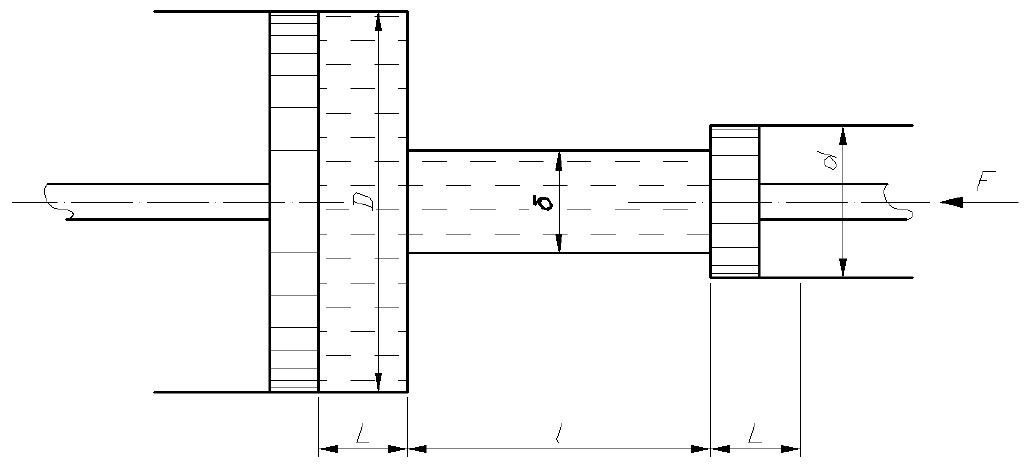

На рис. представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня (его диаметр D) вправо жидкость постепенно сжимается и давление в ней повышается. Когда манометрическое давление pм достигает определённой величины, сила давления на ведомый поршень (его диаметр d) становится больше силы сопротивления F, приложенной к штоку ведомого поршня. С этого момента приходит в движение вправо и ведомый поршень. Диаметр соединительной части δ, длина l.
Требуется определить диаметр ведущего поршня D, необходимый для того, чтобы при заданной величине силы F ход обоих поршней был один и тот же.
Коэффициент объёмного сжатия рабочей жидкости принять βW = 0,0005 1/МПа.
Дано: d=56 мм; L=72 мм; δ=28 мм; l=2,4 м; F=67,9 кН.
Найти: D, мм?
На рис. представлено начальное положение гидравлической системы дистанционного управления (рабочая жидкость между поршнями не сжата). При перемещении ведущего поршня (его диаметр D) вправо жидкость постепенно сжимается и давление в ней повышается. Когда манометрическое давление pм достигает определённой величины, сила давления на ведомый поршень (его диаметр d) становится больше силы сопротивления F, приложенной к штоку ведомого поршня. С этого момента приходит в движение вправо и ведомый поршень. Диаметр соединительной части δ, длина l. Требуется определить диаметр ведущего поршня D, необходимый для того, чтобы при заданной величине силы F ход обоих поршней был один и тот же.
Коэффициент объёмного сжатия рабочей жидкости принять βW = 0,0005 1/МПа.
Дано: d=56 мм; L=72 мм; δ=28 мм; l=2,4 м; F=67,9 кН.
Найти: D, мм?
