От пункта А проложена водопроводная сеть: с последовательным и параллельным соединениями стальных, бывших в эксплуатации, трубопроводов, к двум водоемам на разных отметках и постоянной разницей уровней Н. Вода подается из одного водоема в другой поср
Описание

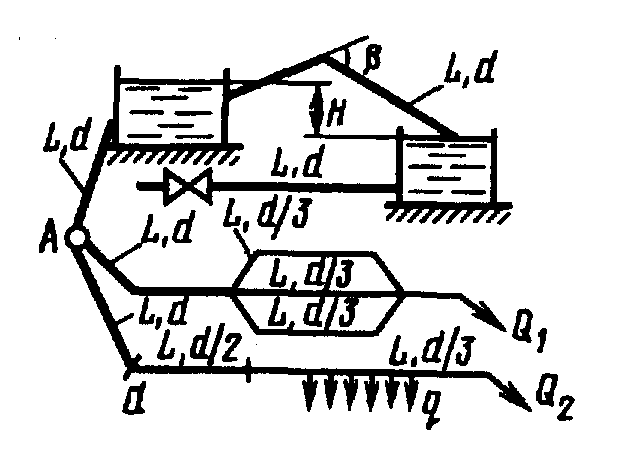

От пункта А проложена водопроводная сеть: с последовательным и параллельным соединениями стальных, бывших в эксплуатации, трубопроводов, к двум водоемам на разных отметках и постоянной разницей уровней Н. Вода подается из одного водоема в другой посредством сифона с углами поворота α и β, выполненного из стального трубопровода диаметром d. От нижнего водоема отходит стальной трубопровод длиной L и диаметром d, заканчивающийся задвижкой. На последнем участке последовательного соединения трубопроводов имеется равномерно распределенный путевой объемный расход q и объемный расход в конце трубопровода Q2.
Определить:
1. Объемный расход в сифоне.
2. Распределение объемного расхода воды Q1 в параллельных ветвях водопровода. 3. Потери напора по длине трубопровода на участках последовательного соединения. 4. Повышение давления Δp в трубопроводе при внезапном закрытии задвижки. Дано: Н=1 м; α=45°; β=60°; d=0,6 м; L=108 м; q=0,04 л/с; Q2=1,1⋅10-4 м3/с; Q1=6⋅10-4 м3/с; e=7 мм; υ0=1,3 м/с.
В word13 с пояснениями.
