По сифонному трубопроводу, для которого задан напор Н, необходимо подавать бензин в количестве Q при температуре t=23°C, при условии, чтобы вакуумметрическая высота верхней части сифона (сечение С-С) не превышала 7м. Длина восходящей линии трубопрово

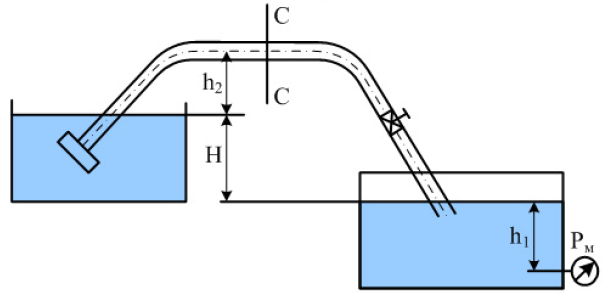

По сифонному трубопроводу, для которого задан напор Н, необходимо подавать бензин в количестве Q при температуре t=23°C, при условии, чтобы вакуумметрическая высота верхней части сифона (сечение С-С) не превышала 7м. Длина восходящей линии трубопровода до сечения С-С составляет l₁, а нисходящей линии l₂. Трубопровод снабжен фильтром (ζ_ф=5) и задвижкой. Коэффициент сопротивления колена составляет ζ_к=0,12. Показание манометра, установленного на глубине h₁=1м, Р_м=0,15ат. Высота подъема сифона h₂. Исходные данные: Q=50л/с; l₁=100м; l₂=60м; H=6м; h₂=4м. Определить: 1) диаметр трубопровода и коэффициент сопротивления задвижки, если λ=0,034; 2)гидравлический уклон. Построить напорную и пьезометрическую линии для сифонного трубопровода, используя которые определить избыточное давление в сечении С-С. Какая часть напора при этом теряется на задвижке?

Подробное решение с пояснениями в word13.
