Цилиндрический затвор диаметром d=1м, перекрывающий прямоугольное отверстие (dxb=1x5) в вертикальной стенке, может вращаться вокруг горизонтальной оси. Центр тяжести затвора находится на радиусе, расположенном под углом ϕ=45oк горизонту, и удален от
Описание

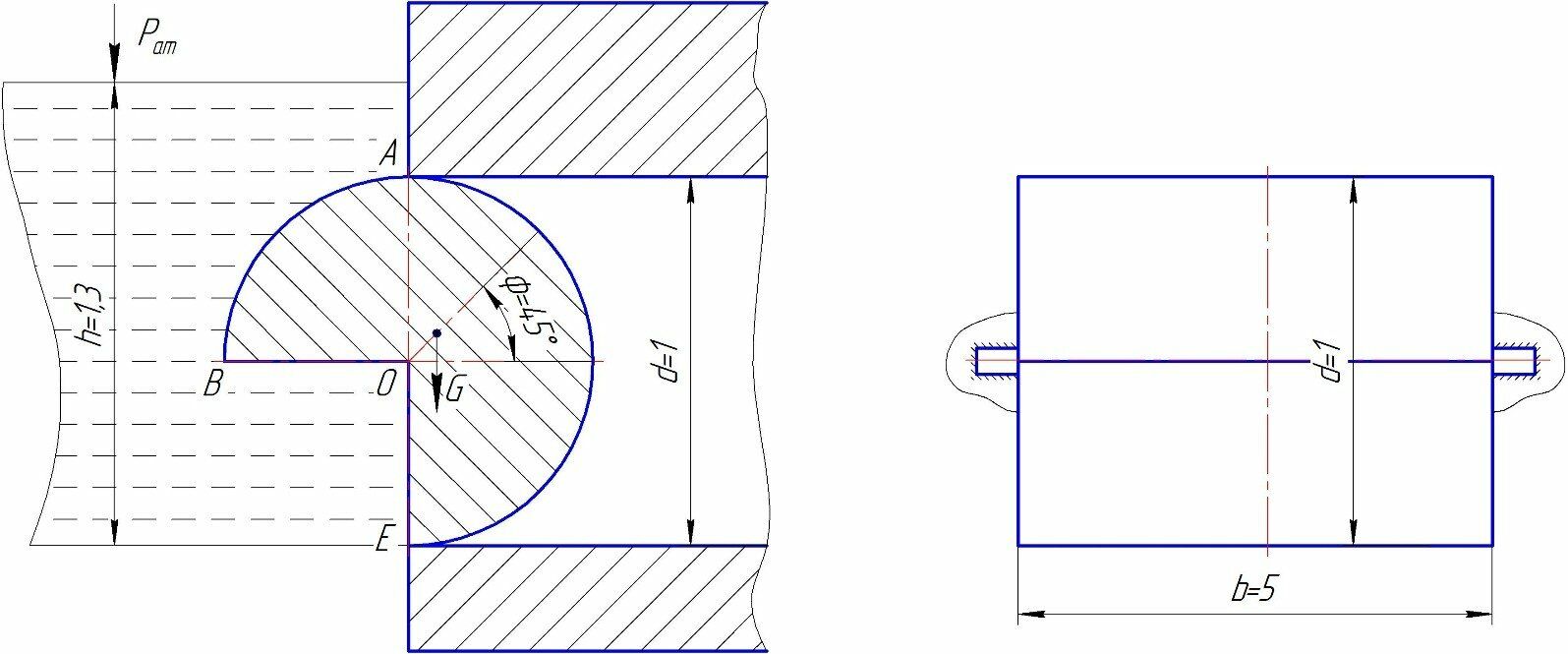

Цилиндрический затвор диаметром d=1м, перекрывающий прямоугольное отверстие (dxb=1x5) в вертикальной стенке, может вращаться вокруг горизонтальной оси. Центр тяжести затвора находится на радиусе, расположенном под углом ϕ=45oк горизонту, и удален от оси вращения на расстояние ОЦ=0,1d. Заглубление нижней точки затвора Б под уровень h=1,3 м. Вес затвора G=2000Н. Определить: а) силы давления воды на затвор и точку их приложения (аналитическим и графическим методами); б) удерживающий и опрокидывающий моменты сил воды на затвор.Подробное решение с пояснениями в word13.
Характеристики решённой задачи
Программы
Просмотров
1007
Качество
Идеальное компьютерное
Размер
292,96 Kb
Список файлов
17499-12425-1485606146-zadacha-.docx
