Задача: Напряжения в грунтах от действия внешних сил

Горизонтальная поверхность массива грунта по прямоугольным плитам с размерами в плане 260×210 и 500×240 (размеры в сантиметрах) нагружена равномерно распределенной вертикальной нагрузкой интенсивностью 0,34 МПа и 0,38 МПа соответственно. Определить величины вертикальных составляющих напряжений σ_Z от совместного действия внешних нагрузок в точках массива грунта для заданной вертикали, проходящей через одну из точек М₁, М₂, М₃ на плите №1. Расстояние между осями плит нагружения – 300 см. Точки по вертикали расположить от поверхности на расстоянии 100, 200, 400, 600 см. По вычисленным напряжениям построить эпюры распределения σ_Z (от каждой нагрузки отдельно и суммарную).

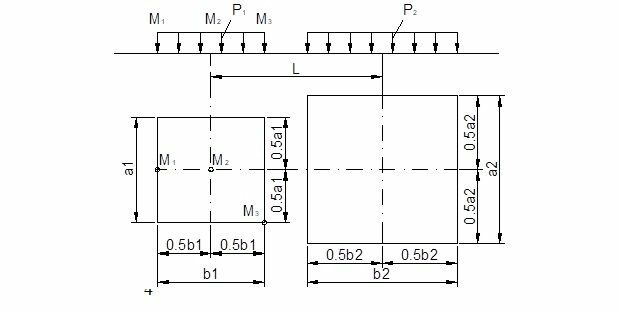

Рис. 3-1. Расчетная схема
