ДЗ ПС: Выбор материала и технологии термической обработки вариант 7

Условие ДЗ

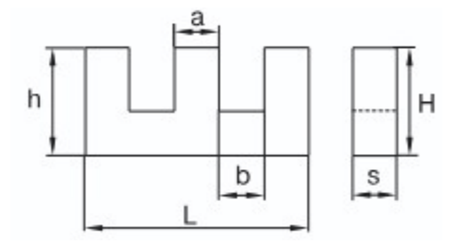

1) Согласно ГОСТ 10160-75 выберите марку сплава и вид продукции, укажите химический состав и магнитные свойства выбранного материала для изготовления Ш-образного сердечника трансформатора размерами ℎ = 6.5 мм, 𝐿 = 20 мм, 𝑎 = 𝑠 = 5 мм, t=0,15 мм, 𝐻 = 10 мм. Требования к материалу: коэрцитивная сила 2,4 А/м, максимальная магнитная проницаемость 150мГн/м. Нарисуйте кривую петли гистерезиса, определите потери на гистерезис и вихревые токи единицы массы материала, если частота поля составляет 300 Гц, а коэффициент прямоугольности петли – 0,8. Приведите расчеты. Опишите области применения выбранного материала.

2) Согласно ГОСТ 22025-76 выберите марку сплава и химический состав, укажите способ изготовления (объемный образец или пленка), если номинальное значение удельного электрического сопротивления данного материала должно составлять 41 кОм/квадрат.

Рассчитайте изменение удельного сопротивление в интервале температур 20-1000 ºС. Приведите расчеты. Постройте график зависимости изменения сопротивления от температуры. Объясните характер полученной зависимости.

Опишите области применения выбранного материала.

3) Заданная электронная техника: магнитный датчик вращения.

Необходимо:

1. Описать, как работает электронная техника, привести схему ее устройства и/или схему ее работы.
2. Привести какие электротехнические материалы применяются для её создания;
3. Указать свойства и функции, которыми обладают эти материалы;
4. Описать технологию получения рассмотренных материалов, привести схемы.
