ДЗ ПС: Выбор материала и технологии термической обработки вариант 26

Условие

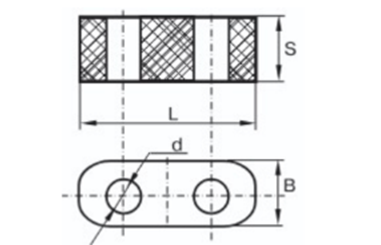

1) Согласно ГОСТ 10160-75 выберите марку сплава и вид продукции, укажите химический состав и магнитные свойства выбранного материала для изготовления многоотверстного сердечника трансформатора размерами мм, мм, мм, мм, мм. Требования к материалу: коэрцитивная сила 10 А/м, максимальная магнитная проницаемость 35 мГн/м. Нарисуйте кривую петли гистерезиса, определите потери на гистерезис и вихревые токи единицы массы материала, если частота поля составляет 400 Гц, а коэффициент прямоугольности петли – 0,8. Приведите расчеты. Опишите области применения выбранного материала.

2) Согласно ГОСТ 1790-2016 выберите марку сплава, если номинальное значение электрического сопротивления данного материала должно составлять 2,4 Ом м.

Рассчитайте удельное электрическое сопротивление и его изменение в интервале температур 20-1000 ºС. Значение температурного коэффициента электрического определить согласно справочнику. Привести расчеты.

Постройте график зависимости изменения сопротивления от температуры. Объясните характер полученной зависимости.

Опишите области применения выбранного материала.

1

3) Заданная электронная техника: фоторезистор

Необходимо:

1. Описать, как работает электронная техника, привести схему ее устройства и/или схему ее работы.

2. Привести какие электротехнические материалы применяются для её создания;

3.Указать свойства и функции, которыми обладают эти материалы;

4. Описать технологию получения рассмотренных материалов, привести схемы.
