ДЗ МД: Выбор материала и технологии термической обработки вариант 8
Описание
Задание МД-8(б).

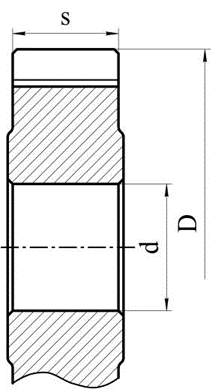

Пользуясь «Марочником сталей и сплавов выбрать марку стали для изготовления шестерни редуктора открытого типа для привода транспортёрной ленты, эксплуатируемой на горнообогатительном комбинате (рис.1.8). Производство редукторов единичное.
При выборе стали использовать данные согласно выданному варианту домашнего задания (табл.1.8): основные размеры шестерни, твёрдость поверхности зубьев HRC и глубина упрочнённого слоя Δh в указанных пределах, твердость сердцевины НВ (не менее).
Обосновать сделанный выбор стали, рекомендовать обработку шестерни, которая обеспечит его работоспособность в предлагаемых условиях.
Исходные данные Таблица 1.8
Вариант | D, мм | d, мм | s, мм | HRC | Δh, мм | HB |
а | 88 | 48 | 28 | 58 – 62 | 0.9 – 1.1 | 340 |
б | 150 | 90 | 45 | 58 – 60 | 0.8 – 1.0 | 330 |
в | 200 | 136 | 70 | 59 – 63 | 0.7 – 0.9 | 350 |
г | 210 | 118 | 62 | 60 – 64 | 1.1 – 1.3 | 300 |
д | 250 | 150 | 80 | 57 – 61 | 0.9 – 1.1 | 350 |
