ДЗ: Компьютерное моделирование штамповки заготовки в программе QForm
Описание
Компьютерное моделирование штамповки заготовки в программе QForm
- Выполнить компьютерное моделирование штамповки заготовки в программе QForm;
- Проанализировать полученные результаты, сделать выводы.
Содержание работы
Импортировать модели в редактор 3D геометрии QShape.
Выполнить моделирование процесса, используя параметры процесса:
- Материал заготовки: Сталь 45
- Температура нагрева заготовки: 1200 °С
- Оборудование: КГШП 25 МН
- Материал бойков: 5ХНМ
- Температура подогрева инструмента: 250 °С
- Параметры смазки: Графит + вода
- Охлаждение на воздухе – 5 с
- Охлаждение в инструменте – 2 с
- Расстояние между инструментами – 3 мм
На этапе разработки процесса было произведено несколько опытов, для получения оптимального результата.

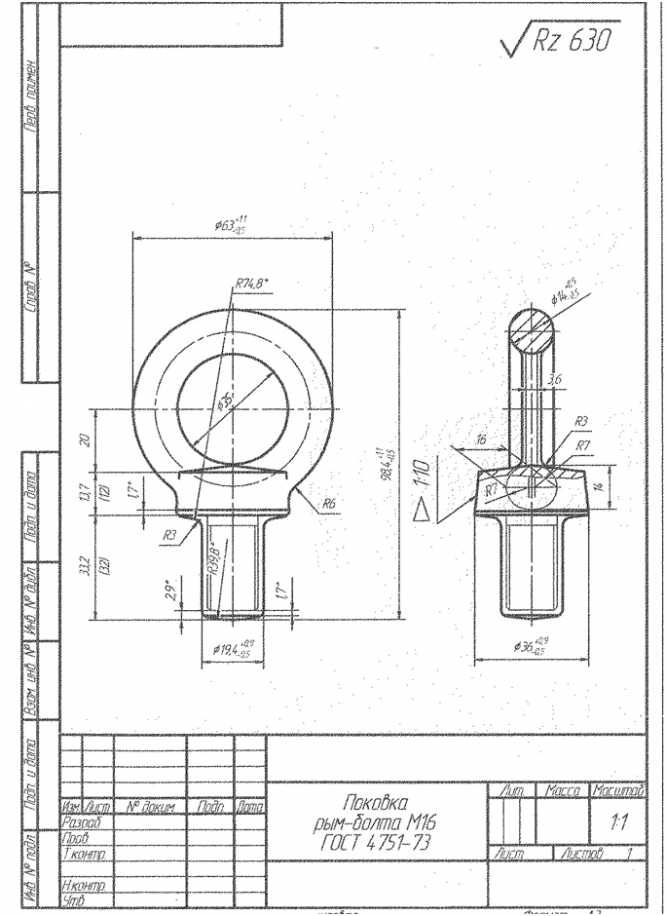

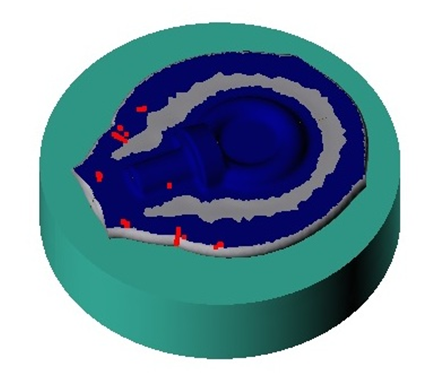

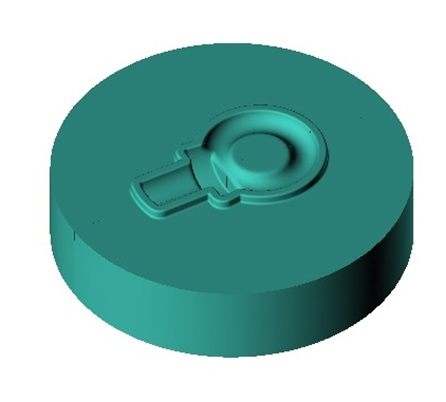

Моделирование и подбор наиболее лучшего варианта штамповки опытным путем
![]()
![]()

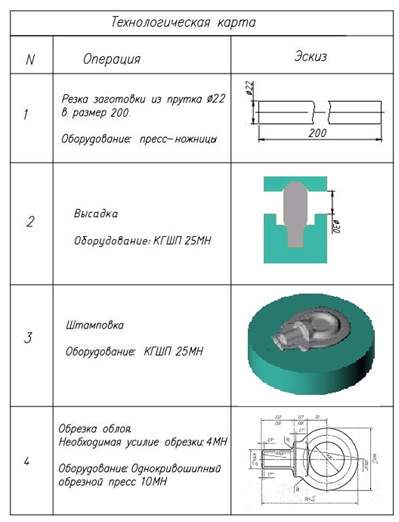

Технологическая карта
![]()
