Введение

Целью лабораторных работ является изучение конструкции рабочей кассеты реактора ВВЭР-440 посредством работы с элементами макетов рабочей кассеты, определений усилий протягивания твэла через ячейку дистанционирующей решетки (начальных контактных усилий).

Описание конструкции

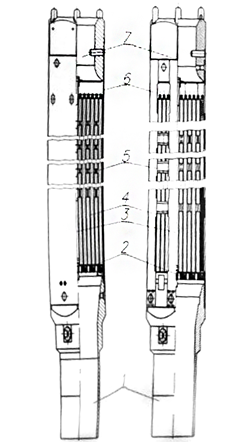

На рисунке 1 представлена рабочая кассета, которая состоит из следующих элементов: хвостовик с фиксатором 1, нижняя опорная решётка 2, центральная труба 3, пучок твэлов и твэгов 4, дистанционирующие решетки 5, чехол и система из несущих труб и уголков 6, головка 7.

Рисунок 1 – Общий вид рабочая кассеты ВВЭР-440

Рабочая кассета устанавливается с помощью хвостовика 1 в корзину реактора. К нему через уголки приваривается нижняя опорная решетка 2, которая предназначена для крепления твжлов и твэгов.

Центральная труба 3 служит как для введения датчиков внутриреакторного контроля, так и для крепления на ней дистанционирующий решеток 5. Последние предназначены для дистанционирования пучка твэлов и твэгов 4.

Несущим элементом рабочей кассеты является либо шестигранный чехол 6, либо система из шести уголков и нескольких несущих труб, которые посредством винтов крепятся к хвостовику и головке 7.

Головка 7 содержит шесть подпружиненных упоров, удерживающих рабочую топливную сборку от всплытия и служащих компенсаторами тепловых расширений и технологических допусков внутрикорпусных устройств реактора.
