Курсовая работа: Расчет систем водоснабжения и водоотведения

СОДЕРЖАНИЕ КУРСОВОГО ПРОЕКТА

ВВЕДЕНИЕ

В курсовой работе произведен расчет водопроводной сети железнодорожной станции и населенного пункта.

Водопровод проектируется объединенный, одновременно обслуживающий хозяйственно- питьевые, производственные и противопожарные нужды.

ИСХОДНЫЕ ДАННЫЕ

Характеристика района строительства:

Район строительства (область) - Ростовская Глубина промерзания грунта, м - 0,90 Населенный пункт

Номер рисунка плана населенного пункта - 9

Степень благоустройства жилой застройки - Внутренний водопровод, канализация, централизованное горячее водоснабжение

Этажность застройки - 5 Плотность населения, чел./га. – 145 Железнодорожная станция

Пассажирское здание (вокзал), м3/сут - 18

Технологические нужды:

Вагонного депо по сменам: 1-я смена, м3/смену - 100

2-я смена, м3/смену - 60

3-я смена, м3/смену - 40

котельной, м3/сут - 150

компрессорной, м3/сут. - 210

Заправка пассажирских вагонов, ваг./сут. - 112

Наружная обмывка пассажирских вагонов, ваг./сут. - 96

Наружная и внутренняя обмывка грузовых вагонов, ваг./сут. - 160

Обмывка локомотивов, лок./сут. – 0

Дом отдыха локомотивных бригад, мест - 35

Рабочие депо, чел: 1-я смена - 240

2-я смена - 160

3-я смена - 130

Из них работают каждую смену в горячих цехах, чел. - 30 Свободный напор на объектах железнодорожной станции Нсв.тр. – 12м Промышленное предприятие населенного пункта

Технологические нужды промышленного предприятия по сменам: 1-я смена, м3/смена - 380

2-я смена, м3/смена - 320

Рабочие предприятия по сменам (холодные цеха): 1-я смена, чел. - 450

2-я смена, чел. - 300

Продолжительность смены – 8 часов

Свободный напор на промышленном предприятии Нсв.тр. – 16м

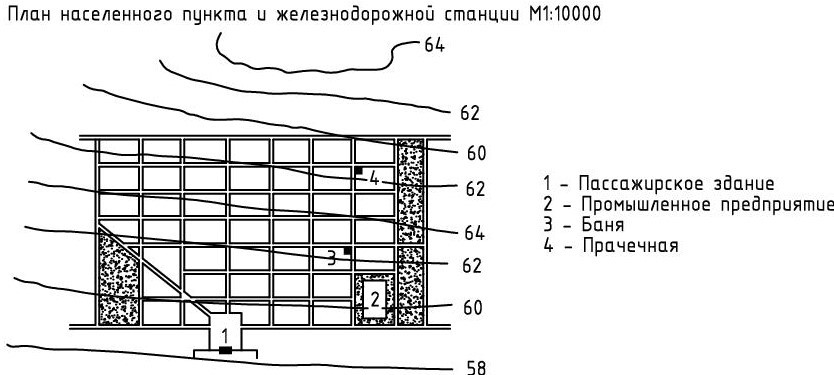

Рисунок 1

ВВЕДЕНИЕ

В курсовой работе произведен расчет водоотводящей бытовой сети населенного пункта и железнодорожной стации.

В работе рассчитывается раздельная система водоотведения, причем наиболее подробно –

бытовая сеть.

ИСХОДНЫЕ ДАННЫЕ

Область, в которой расположены населенный пункт и железнодорожная станция – Воронежская Грунты – Супеси

Глубина залегания грунтовых вод – 5,7м Примерная глубина промерзания грунтов – 1,2м

Отметка горизонта воды в водоеме: наивысшего (ГВВ) – 47,5м

наинизшего (ГНВ) – 43,4м Примерная отметка головки рельса в районе депо – 53,4м Средняя плотность населения – 290чел/га

Степень благоустройства жилой застройки – Внутренний водопровод, канализация и ванны

с местными водонагревателями Пропускная способность бани (работает 10ч в сутки) – 500чел/сут

Количество белья, стираемого в прачечной (работает 16ч в сутки) – 1200кг/сут Количество коек в больнице – 540

Количество учащихся в школе (работает 6 часов в сутки) – 1040

Число блюд, приготовленных фабрикой-кухней (работает 12ч в сутки) – 4000 Число посетителей в клубе (работает 8ч в сутки) – 600

Количество человек, проживающих в гостинице – 600 Число грузовых машин в гараже – 60

Расход производственных вод от промышленного предприятия: в сутки – 900м³

в I смену – 900м³ во II смену – 0м³

Коэффициент часовой неравномерности поступления производственных вод: для I смены – 1,3

для II смены – 0

Число работающих на промышленном предприятии: в I смену – 200чел

во II смену – 0чел

% рабочих, пользующихся душем – 10%

Продолжительность смены на промышленном предприятии – 8час Тепловыделения в цехах предприятия – менее 20ккал на 1м³/час Расход сточных вод от пассажирского здания – 25м³/час

Количество вагонов, промываемых на железнодорожной станции за сутки – 45

Число рабочих и служащих в тепловозном депо (работает три смены по 8 часов) – 250чел/смена

% рабочих, пользующихся душем – 14%

Число стойл в тепловозном депо – 9

Число реостатных испытаний тепловозов в сутки – 1

Число моечных машин в депо (для мойки колесных пар и тележек локомотивов) – 2 Площадь типового квартала по роду поверхностей: кровли – 28%

мостовые булыжные – 7% асфальтовые покрытия – 7% грунтовые поверхности – 33% газоны – 25%

Время поверхностной концентрации – 5мин
