Курсовая работа: Расчет и проектирование электрических подстанции 35/10 кВ вариант 10
Описание

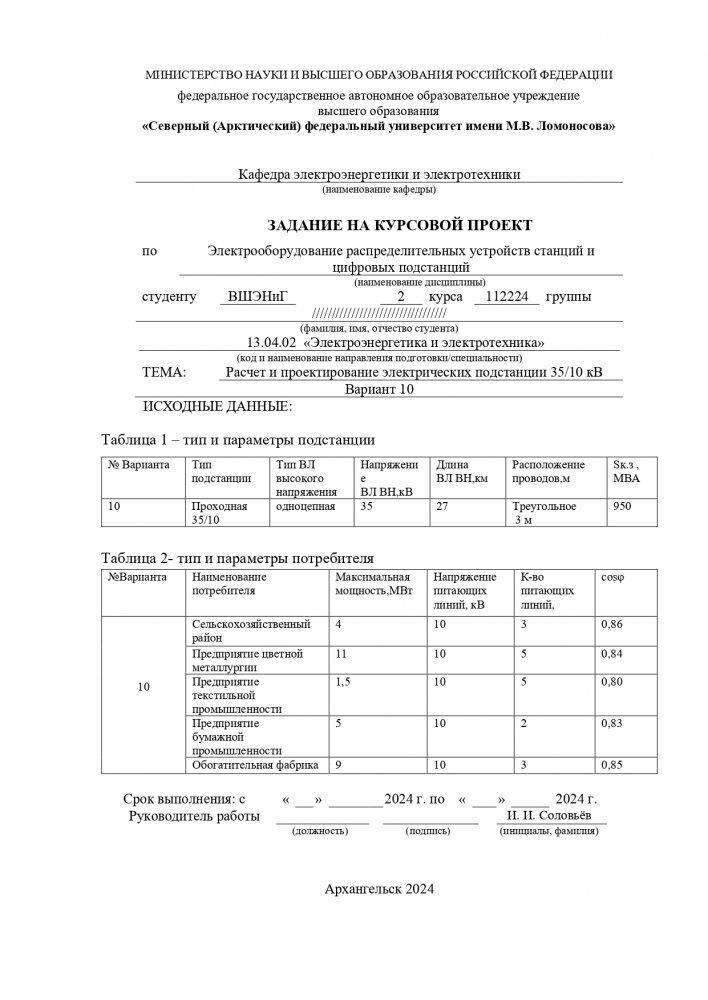

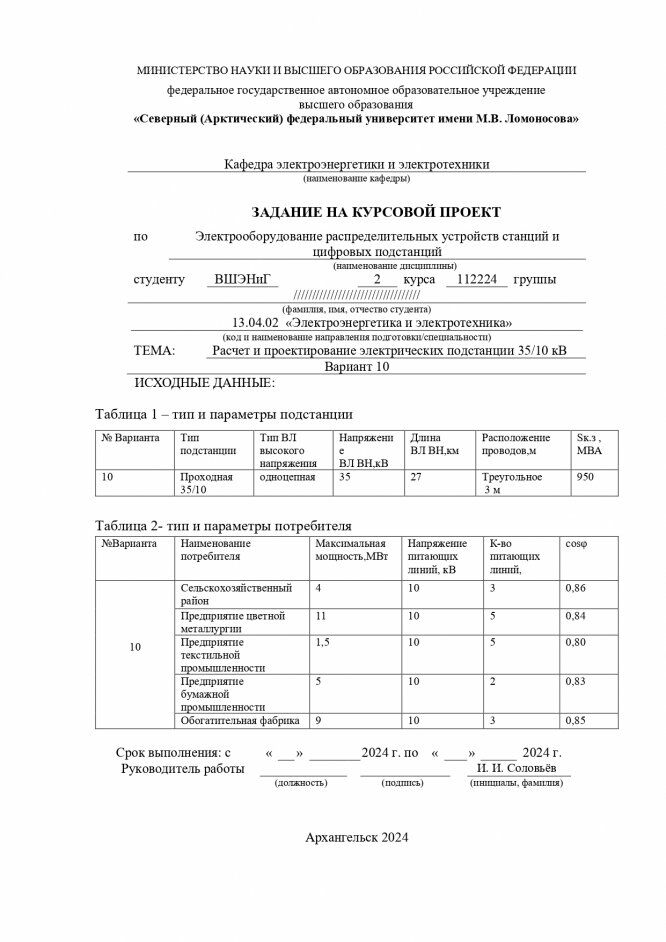

| ТЕМА: | Расчет и проектирование электрических подстанции 35/10 кВ | |
| Вариант 10 | | |
ИСХОДНЫЕ ДАННЫЕ:
Таблица 1 – тип и параметры подстанции
№ Варианта | Тип подстанции | Тип ВЛ высокого напряжения | Напряжение ВЛ ВН,кВ | Длина ВЛ ВН,км | Расположение проводов,м | Sк.з , МВА |
10 | Проходная 35/10 | одноцепная | 35 | 27 | Треугольное 3 м | 950 |
Таблица 2- тип и параметры потребителя
№Варианта | Наименование потребителя | Максимальная мощность,МВт | Напряжение питающих линий, кВ | К-во питающих линий, | cosφ |
10 | Сельскохозяйственный район | 4 | 10 | 3 | 0,86 |
Предприятие цветной металлургии | 11 | 10 | 5 | 0,84 | |
Предприятие текстильной промышленности | 1,5 | 10 | 5 | 0,80 | |
Предприятие бумажной промышленности | 5 | 10 | 2 | 0,83 | |
Обогатительная фабрика | 9 | 10 | 3 | 0,85 |
ОГЛАВЛЕНИЕ
ИСХОДНЫЕ ДАННЫЕ:21 Построение графиков нагрузки подстанции. 5
1.1Суточные графики нагрузки потребителей. 5
1.2 Суммарный (совмещенный) график нагрузок потребителей. 14
1.3 Технико-экономические показатели, определяемые из графиков нагрузки. 17
1.4 График полной мощности подстанции. 18
2 ВЫБОР ЧИСЛА И МОЩНОСТИ ТРАНСФОРМАТОРОВ И РАСЧЕТ НА ПЕРЕГРУЗОЧНУЮ СПОСОБНОСТЬ.. 20
2.1 Выбор силового трансформатора. 20
2.2 Выбор трансформатора собственных нужд. 21
3 ВЫБОР МАРКИ И СЕЧЕНИЯ ПРОВОДОВ ЛИНИЙ ВЫСОКОГО И НИЗКОГО НАПРЯЖЕНИЯ.. 23
4 РАСЧЕТ ТОКОВ АВАРИЙНЫХ РЕЖИМОВ.. 25
4.1 Расчет сопротивлений схем замещения системы, линии высокого напряжения, трансформаторов. 25
4.2 Расчет токов трехфазного короткого замыкания. 28
5 ВЫБОР ТОКОВЕДУЩИХ ЧАСТЕЙ И ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ ПОДСТАНЦИИ.. 31
5.1 Выбор и проверка ошиновки распределительного устройства высокого напряжения31
5.2 Выбор и проверка ошиновки распределительного устройства низкого напряжения33
5.3 Выбор и проверка электрических аппаратов. 35
5.3.1 Выбор разъединителей. 36
5.3.2 Выбор выключателей. 36
5.4 Контрольно-измерительная аппаратура. 37
5.4.1 Выбор трансформаторов тока. 38
5.4.2 Выбор трансформаторов напряжения и ОПН.. 39
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ.. 41
