Задан ряд чисел: 1, 3, 5, 7, 9, 11, 13, 15, 0, 8. Первые восемь цифр соответствуют логической единице. Последние две могут принимать значение логической единицы или логического нуля в зависимости от выбора выполняющего задание (определим это ниже).
Описание
Задание
Задан ряд чисел: 1, 3, 5, 7, 9, 11, 13, 15, 0, 8.Первые восемь цифр соответствуют логической единице. Последние две могут принимать значение логической единицы или логического нуля в зависимости от выбора выполняющего задание (определим это ниже).
Синтезировать комбинационную схему, реализующую указанную логическую функцию на микросхемах серии ТТЛ 1531.
Таблица истинности
| Десятичные числа | Х1 | Х2 | Х3 | Х4 | Y |
| 0 | 0 | 0 | 0 | 0 | * |
| 1 | 1 | 0 | 0 | 0 | 1 |
| 2 | 0 | 1 | 0 | 0 | 0 |
| 3 | 1 | 1 | 0 | 0 | 1 |
| 4 | 0 | 0 | 1 | 0 | 0 |
| 5 | 1 | 0 | 1 | 0 | 1 |
| 6 | 0 | 1 | 1 | 0 | 0 |
| 7 | 1 | 1 | 1 | 0 | 1 |
| 8 | 0 | 0 | 0 | 1 | * |
| 9 | 1 | 0 | 0 | 1 | 1 |
| 10 | 0 | 1 | 0 | 1 | 0 |
| 11 | 1 | 1 | 0 | 1 | 1 |
| 12 | 0 | 0 | 1 | 1 | 0 |
| 13 | 1 | 0 | 1 | 1 | 1 |
| 14 | 0 | 1 | 1 | 1 | 0 |
| 15 | 1 | 1 | 1 | 1 | 1 |

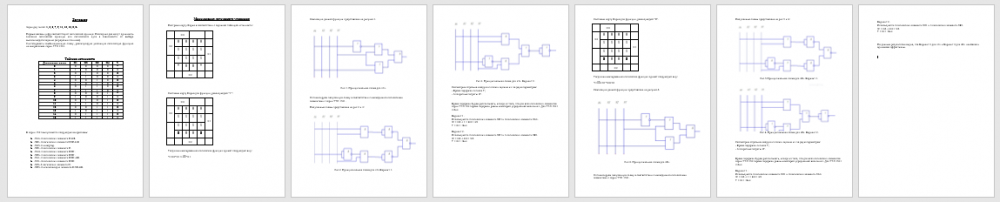

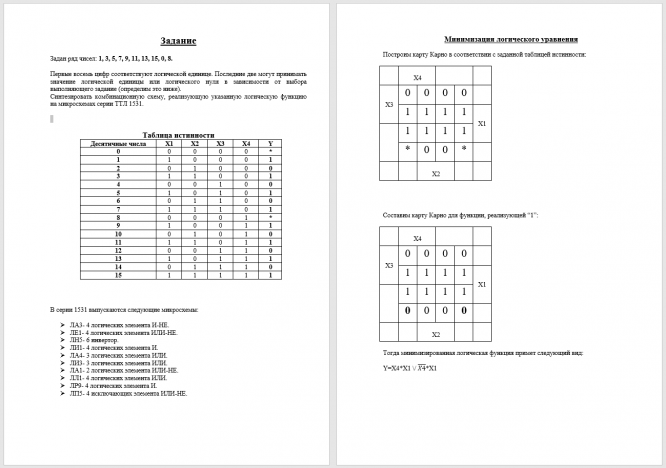

ДЕМО
Показать/скрыть дополнительное описаниеЗадан ряд чисел: 1, 3, 5, 7, 9, 11, 13, 15, 0, 8. Первые восемь цифр соответствуют логической единице. Последние две могут принимать значение логической единицы или логического нуля в зависимости от выбора выполняющего задание (определим это ниже). Синтезировать комбинационную схему, реализующую указанную логическую функцию на микросхемах серии ТТЛ 1531..
Характеристики домашнего задания
Учебное заведение
МГТУ им. Н.Э.БауманаНомер задания
Программы
Теги
Просмотров
32
Качество
Идеальное компьютерное
Размер
498,04 Kb

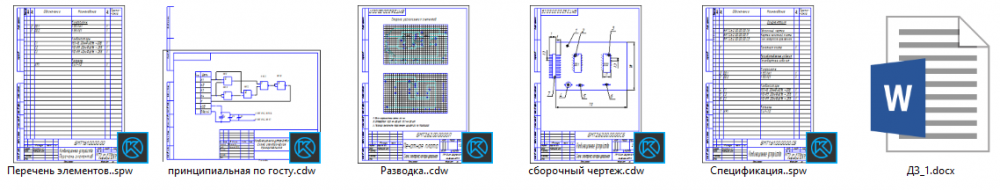

Список файлов
ДЗ_1.docx
Перечень элементов..spw
Разводка..cdw
Спецификация..spw
принципиальная по госту.cdw
сборочный чертеж.cdw
