Выбрать диаметры труб для участков двухтрубной отопительной водяной сети, а затем определить действительные потери напора на участках и произвести построение графика напоров (пьезометрического графика). Длины участков сети и расходы воды у потребите

Выбрать диаметры труб для участков двухтрубной отопительной водяной сети, а затем определить действительные потери напора на участках и произвести построение графика напоров (пьезометрического графика).

Длины участков сети и расходы воды у потребителей приведены на рисунке 1. Помимо задвижек, указанных на схеме сети, на каждые 100 м трубопроводов сети в среднем установлено по одному сальниковому компенсатору и по сварному трехшовному колену. Потери напора в сетевых водоподогревателях и коммуникациях станции δН_ст=12 м, а потери напора в элеваторах на абонентских вводах δН_а=15 м. Расходы воды у потребителей 1–3 G₁=300 т/ч, G₂=200 т/ч, G₃=100 т/ч.

Удельные линейные потери давления по длине главной магистрали (от станции до наиболее удаленного абонента) для предварительного расчета принять R_л=80 Па/м.

Напор в обратном трубопроводе перед насосами станции Н_о=20 м, высота зданий 20 м, плотность воды ρ=975 кг/м³. Средний для сети коэффициент местных потерь напора при предварительном расчете принять по формуле .

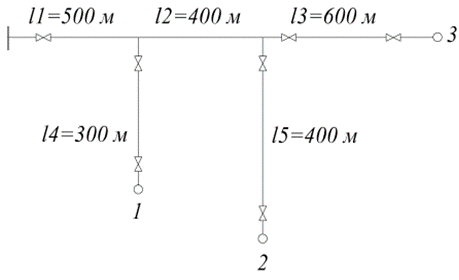

Рис. 1. Длины участков сети и расходы воды у потребителей
