Схема водяной сети с тремя потребителями и график напоров для нее при нормальном режиме, когда расход воды у каждого потребителя составляет V'₁= V'₂= V'₃=0,1 м³/с, приведены на рисунке 2.

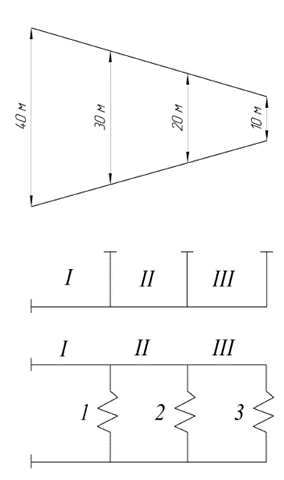

Рис. 2. Схема водяной сети с тремя потребителями и график напоров

Определить расходы воды у потребителей и построить график напоров при отключении потребителя 2. При расчете принять, что напор, создаваемый насосом станции, для обоих режимов остается постоянным и равным 40 м.
