Задача 5: Ломанный разрез вариант 19
Новинка
Описание

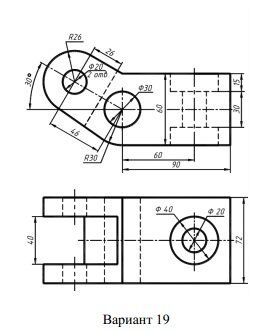

Ломанный разрез. Вариант 19 ЧЕРТЕЖ
![]()
ГРАФИЧЕСКАЯ РАБОТА № 7
ВЫПОЛНЕНИЕ ЛОМАННОГО РАЗРЕЗА
Цель работы: 1) изучить основные правила и приемы выполнения ломанного разреза; 2) сформировать навыки проецирования, нанесения размеров и чтения чертежей.
![]()

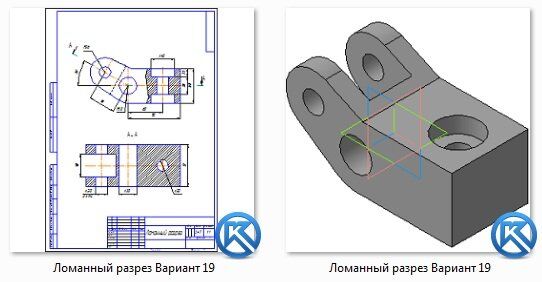

Чертеж выполнен на формате А3 + 3d модель (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
ГРАФИЧЕСКАЯ РАБОТА № 7 ВЫПОЛНЕНИЕ ЛОМАННОГО РАЗРЕЗА
Цель работы: 1) изучить основные правила и приемы выполнения ломанного разреза; 2) сформировать навыки проецирования, нанесения размеров и чтения чертежей.
Чертеж выполнен на формате А3 + 3d модель (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
