Задача 4: Ступенчатый разрез вариант 4
Новинка
Описание

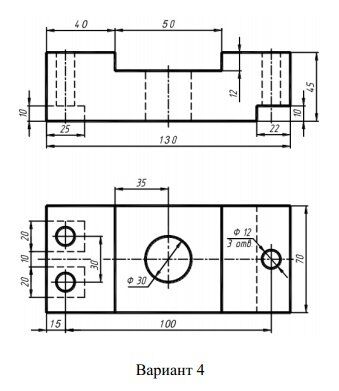

Ступенчатый разрез. Вариант 4 ЧЕРТЕЖ
![]()
ГРАФИЧЕСКАЯ РАБОТА № 6
ВЫПОЛНЕНИЕ СТУПЕНЧАТОГО РАЗРЕЗА
Цель работы: 1) изучить основные правила и приемы выполнения ступенчатого разреза; 2) сформировать навыки проецирования, нанесения размеров и чтения чертежей.
![]()

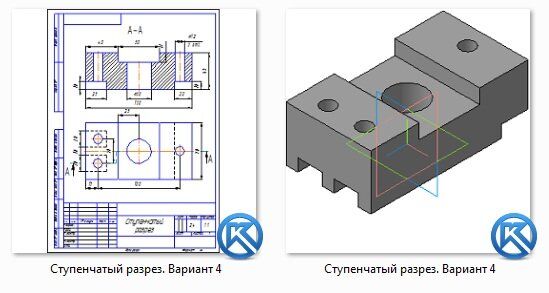

Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
ГРАФИЧЕСКАЯ РАБОТА № 6 ВЫПОЛНЕНИЕ СТУПЕНЧАТОГО РАЗРЕЗА
Цель работы: 1) изучить основные правила и приемы выполнения ступенчатого разреза; 2) сформировать навыки проецирования, нанесения размеров и чтения чертежей.
Чертеж выполнен на формате А4 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Учебное заведение
УГНТУСеместр
Номер задания
Вариант
Программы
Просмотров
0
Качество
Идеальное компьютерное
Размер
100,29 Kb
Список файлов
Ступенчатый разрез
Ступенчатый разрез. Вариант 4.cdw
Ступенчатый разрез. Вариант 4.m3d
Ступенчатый разрез. Вариант 4.pdf
