Задача 4: Ручка вариант 1
Новинка
Описание
Ручка НГТУ.003.004.001 ЧЕРТЕЖ
Ручка Вариант 1 ЧЕРТЕЖ
![]()
Задача 4. Проекционные задачи

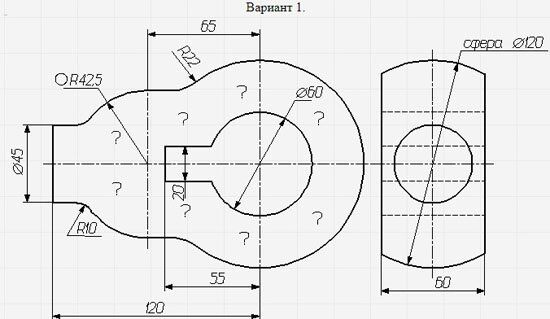

По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307).
![]()

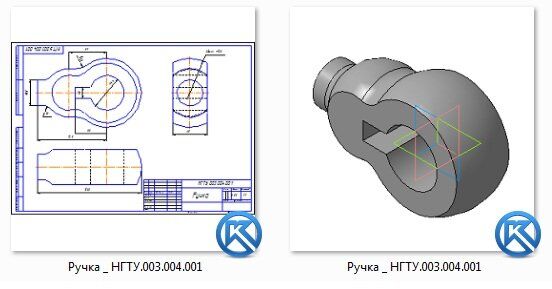

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Ручка Вариант 1 ЧЕРТЕЖ
Задача 4. Проекционные задачи По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307).
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Учебное заведение
НГТУСеместр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
153,89 Kb
Список файлов
Ручка НГТУ.003.004
Ручка _ НГТУ.003.004.001.cdw
Ручка _ НГТУ.003.004.001.m3d
Ручка _ НГТУ.003.004.pdf
coolns
kolday08Комментарии
