Задача 3: Фланец вариант 16
Описание
Фланец НГТУ.003.003.016 ЧЕРТЕЖ
Фланец Вариант 16 ЧЕРТЕЖ
![]()

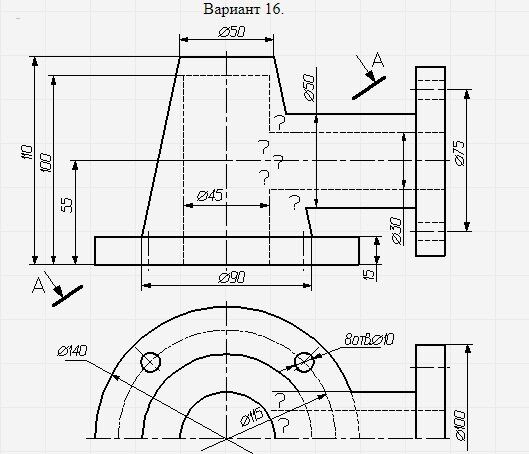

Задача 3. Проекционные задачи
По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307). Выполнить сечение проецирующей плоскостью заданной преподавателем.
![]()

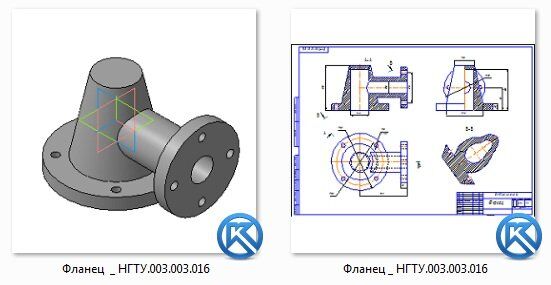

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Фланец Вариант 16 ЧЕРТЕЖ
Задача 3. Проекционные задачи По предложенным изображениям построить три вида детали, выполнить необходимые разрезы (ГОСТ2.305), проставить размеры (ГОСТ2.307). Выполнить сечение проецирующей плоскостью заданной преподавателем.
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Учебное заведение
НГТУСеместр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
152,87 Kb
Список файлов
Фланец НГТУ.003.003
Фланец _ НГТУ.003.003.016.m3d
Фланец _ НГТУ.003.003.016.cdw
Фланец _ НГТУ.003.003.016.pdf
