Задача: Соединение сварное вариант 14
Описание
Соединение сварное. Вариант 14 НГТУ
![]()

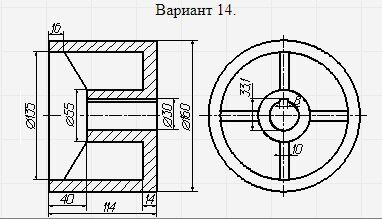

На основании исходных данных (чертежа детали изготавливаемой литьём) необходимо:
- разработать конструкцию сварной сборочной единицы взамен литой детали;
- выбрать тип шва и метод сварки для соединения полученных деталей;
- выполнить чертеж сборочной единицы;
- составить спецификацию сборочной единицы;
- выполнить деталировку.
Соединение сварное. Вариант 14 сб
Соединение сварное. Вариант 14 спецификация
Соединение сварное. Вариант 14 3d сборка
Соединение сварное. Вариант 14 чертежи
01 Обод
02 Втулка
03 Стенка
04 Ребро
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
На основании исходных данных (чертежа детали изготавливаемой литьём) необходимо: - разработать конструкцию сварной сборочной единицы взамен литой детали;
- выбрать тип шва и метод сварки для соединения полученных деталей;
- выполнить чертеж сборочной единицы;
- составить спецификацию сборочной единицы;
- выполнить деталировку.
Соединение сварное. Вариант 14 сб
Соединение сварное. Вариант 14 спецификация
Соединение сварное. Вариант 14 3d сборка
Соединение сварное. Вариант 14 чертежи
01 Обод
02 Втулка
03 Стенка
04 Ребро
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
По другим вариантам и всем вопросам пишите в Л/С. Отвечу и помогу.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
НГТУСеместр
Вариант
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
411,03 Kb

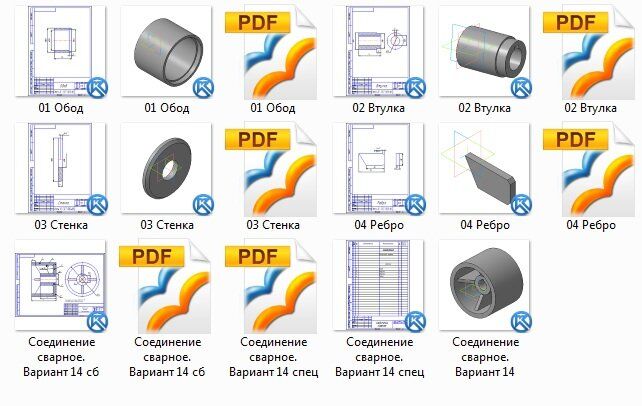

Список файлов
Соединение сварное
01 Обод.cdw
01 Обод.m3d
01 Обод.pdf
02 Втулка.cdw
02 Втулка.m3d
02 Втулка.pdf
03 Стенка.cdw
03 Стенка.m3d
03 Стенка.pdf
04 Ребро.cdw
04 Ребро.m3d
04 Ребро.pdf
Соединение сварное. Вариант 14 сб.cdw
Соединение сварное. Вариант 14 сб.pdf
Соединение сварное. Вариант 14 спец.pdf
Соединение сварное. Вариант 14 спец.spw
Соединение сварное. Вариант 14.a3d
