Задача: Патрубок вариант 22

Описание

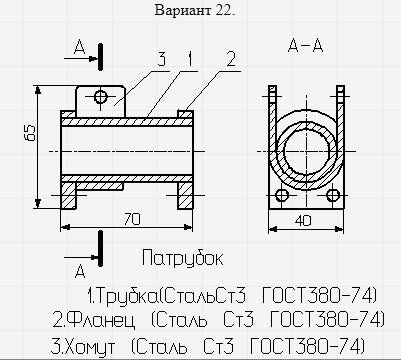

Патрубок. Вариант 22 ЧЕРТЕЖ
Патрубок. Вариант 22 НГТУ

Чертежи сборочных единиц соединенных склеиванием и пайкой.

На основании исходных данных необходимо:

- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.

Патрубок. Вариант 22 сб
Патрубок. Вариант 22 3d сборка

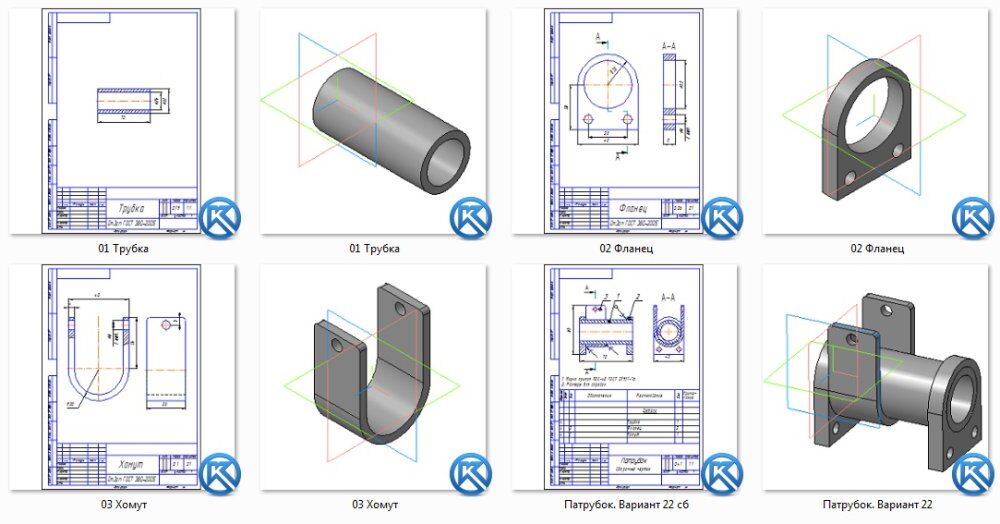

Патрубок. Вариант 22 чертежи
01 Трубка
02 Фланец
03 Хомут

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Файлы условия, демо

Патрубок. Вариант 22_02.jpg

Скачать оригинал Просмотр

Патрубок. Вариант 22_03.jpg

Скачать оригинал Просмотр

Характеристики решённой задачи

Тип

Предмет

Учебное заведение

Семестр

Вариант

Программы

КОМПАС-3D

Теги

Соединения деталей

Просмотров

Качество

Идеальное компьютерное

Размер

318,33 Kb

Список файлов

Патрубок. Вариант 22.rar

Патрубок

01 Трубка.cdw

01 Трубка.m3d

01 Трубка.pdf

02 Фланец.cdw

02 Фланец.m3d

02 Фланец.pdf

03 Хомут.cdw

03 Хомут.m3d

03 Хомут.pdf

Патрубок. Вариант 22 сб.cdw

Патрубок. Вариант 22 сб.pdf

Патрубок. Вариант 22.a3d
