Задача: Барабан вариант 19

Описание

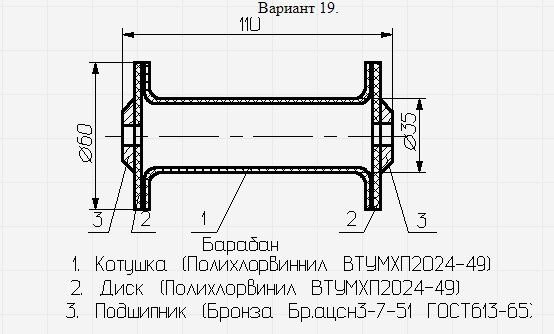

Барабан. Вариант 19 ЧЕРТЕЖ
Барабан. Вариант 19 НГТУ

Чертежи сборочных единиц соединенных склеиванием и пайкой.

На основании исходных данных необходимо:

- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.

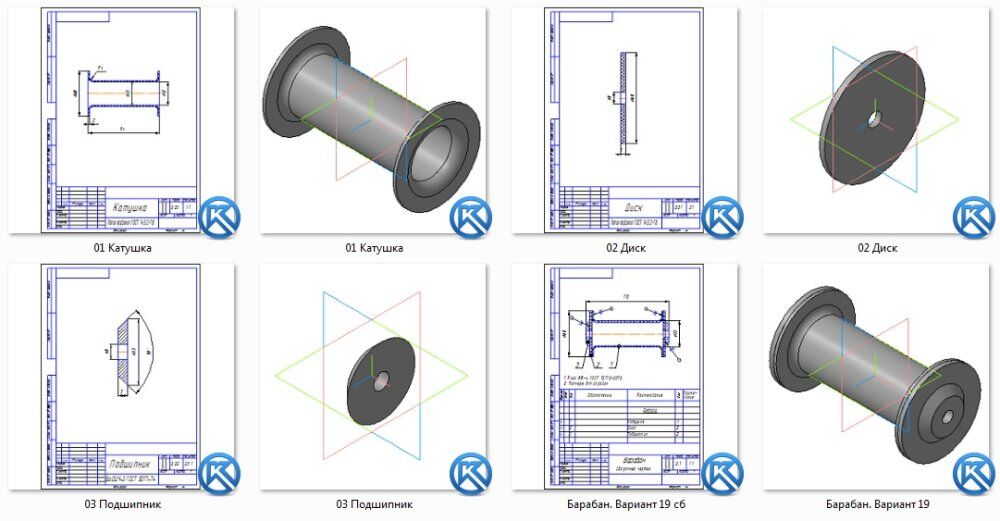

Барабан. Вариант 19 сб
Барабан. Вариант 19 3d сборка
Барабан. Вариант 19 чертежи
01 Катушка
02 Диск
03 Подшипник

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Файлы условия, демо

Барабан. Вариант 19_03.jpg

Скачать оригинал Просмотр

Барабан. Вариант 19_02.jpg

Скачать оригинал Просмотр

Характеристики решённой задачи

Тип

Предмет

Учебное заведение

Семестр

Вариант

Программы

КОМПАС-3D

Теги

Соединения деталей

Просмотров

Качество

Идеальное компьютерное

Размер

312,97 Kb

Список файлов

Барабан. Вариант 19.rar

Барабан

01 Катушка.cdw

01 Катушка.m3d

01 Катушка.pdf

02 Диск.cdw

02 Диск.m3d

02 Диск.pdf

03 Подшипник.cdw

03 Подшипник.m3d

03 Подшипник.pdf

Барабан. Вариант 19 сб.cdw

Барабан. Вариант 19 сб.pdf

Барабан. Вариант 19.a3d
