Задача: Волновод вариант 12

Описание

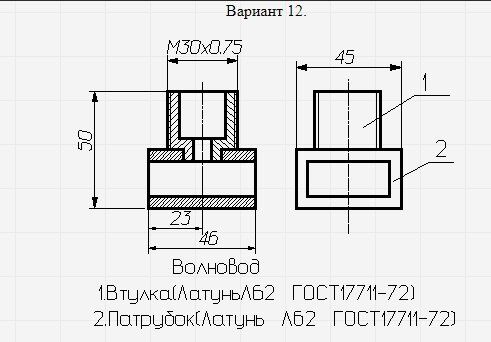

Волновод. Вариант 12 ЧЕРТЕЖ
Волновод. Вариант 12 НГТУ

Чертежи сборочных единиц соединенных склеиванием и пайкой.

На основании исходных данных необходимо:

- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.

Волновод. Вариант 12 сб
Волновод. Вариант 12 3d сборка

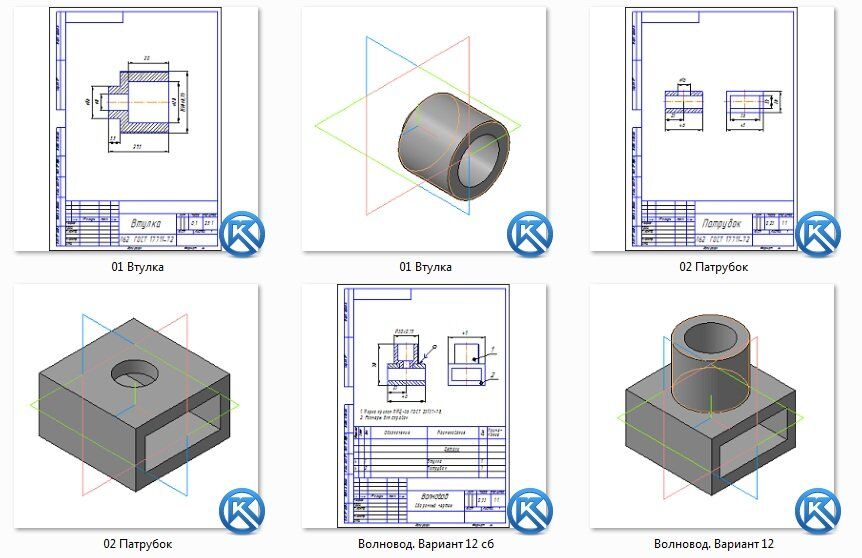

Волновод. Вариант 12 чертежи
01 Втулка
02 Патрубок

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Файлы условия, демо

Волновод. Вариант 12_02.jpg

Скачать оригинал Просмотр

Волновод. Вариант 12_03.jpg

Скачать оригинал Просмотр

Характеристики решённой задачи

Тип

Предмет

Учебное заведение

Семестр

Вариант

Программы

КОМПАС-3D

Теги

Соединения деталей

Просмотров

Качество

Идеальное компьютерное

Размер

203,95 Kb

Список файлов

Волновод. Вариант 12.rar

Волновод

01 Втулка.cdw

01 Втулка.m3d

01 Втулка.pdf

02 Патрубок.cdw

02 Патрубок.m3d

02 Патрубок.pdf

Волновод. Вариант 12 сб.cdw

Волновод. Вариант 12 сб.pdf

Волновод. Вариант 12.a3d
