Задача: Изолятор вариант 10

Описание

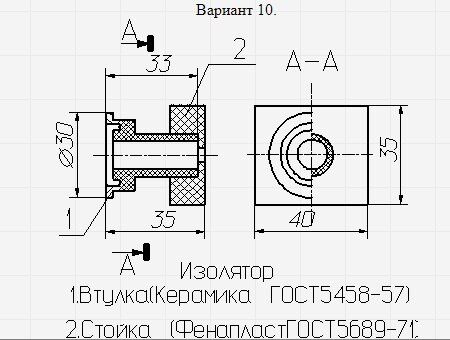

Изолятор. Вариант 10 ЧЕРТЕЖ
Изолятор. Вариант 10 НГТУ

Чертежи сборочных единиц соединенных склеиванием и пайкой.

На основании исходных данных необходимо:

- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.

Изолятор. Вариант 10 сб
Изолятор. Вариант 10 3d сборка

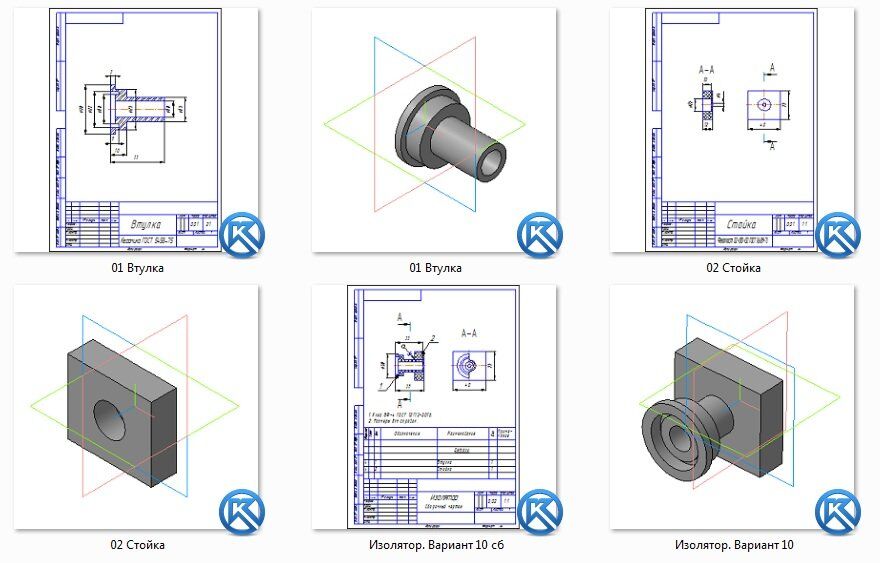

Изолятор. Вариант 10 чертежи
01 Втулка
02 Стойка

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.

Показать всё описание

Файлы условия, демо

Изолятор. Вариант 10_02.jpg

Скачать оригинал Просмотр

Изолятор. Вариант 10_03.jpg

Скачать оригинал Просмотр

Характеристики решённой задачи

Тип

Предмет

Учебное заведение

Семестр

Вариант

Программы

КОМПАС-3D

Теги

Соединения деталей

Просмотров

Качество

Идеальное компьютерное

Размер

219,52 Kb

Список файлов

Изолятор. Вариант 10.rar

Изолятор

01 Втулка.cdw

01 Втулка.m3d

01 Втулка.pdf

02 Стойка.cdw

02 Стойка.m3d

02 Стойка.pdf

Изолятор. Вариант 10 сб.cdw

Изолятор. Вариант 10 сб.pdf

Изолятор. Вариант 10.a3d
