Задача: Корпус вариант 5
Описание

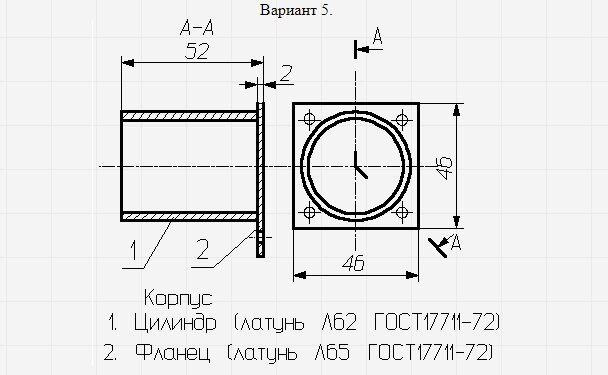

Корпус. Вариант 5 ЧЕРТЕЖ
Корпус. Вариант 5 НГТУ
![]()
Чертежи сборочных единиц соединенных склеиванием и пайкой.
На основании исходных данных необходимо:
- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.
Корпус. Вариант 5 сб
Корпус. Вариант 5 3d сборка
Корпус. Вариант 5 чертежи
01 Цилиндр
02 Фланец
![]()
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Корпус. Вариант 5 НГТУ
Чертежи сборочных единиц соединенных склеиванием и пайкой. На основании исходных данных необходимо:
- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.
Корпус. Вариант 5 сб
Корпус. Вариант 5 3d сборка
Корпус. Вариант 5 чертежи
01 Цилиндр
02 Фланец
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
