Задача: Кронштейн вариант 2

Описание

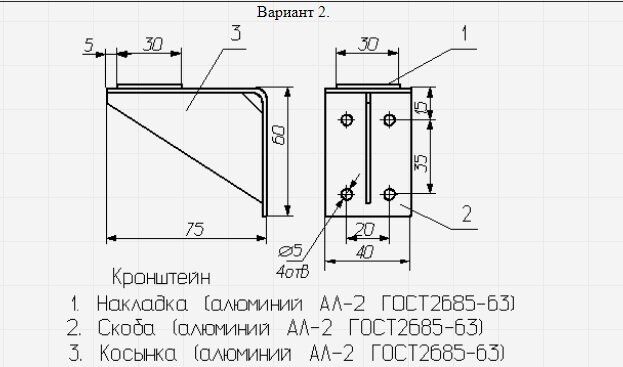

Кронштейн. Вариант 2 ЧЕРТЕЖ
Кронштейн. Вариант 2 НГТУ

Чертежи сборочных единиц соединенных склеиванием и пайкой.

На основании исходных данных необходимо:

- выбрать метод соединения деталей (склеиванием или пайкой);
-подобрать материал клеящего вещества (марку клея) или припоя (марку припоя) по соответствующим нормативным документам (ГОСТам, ТУ, инструкциям)
-выполнить чертеж сборочной единицы;
-составить спецификацию сборочной единицы.

Кронштейн. Вариант 2 сб

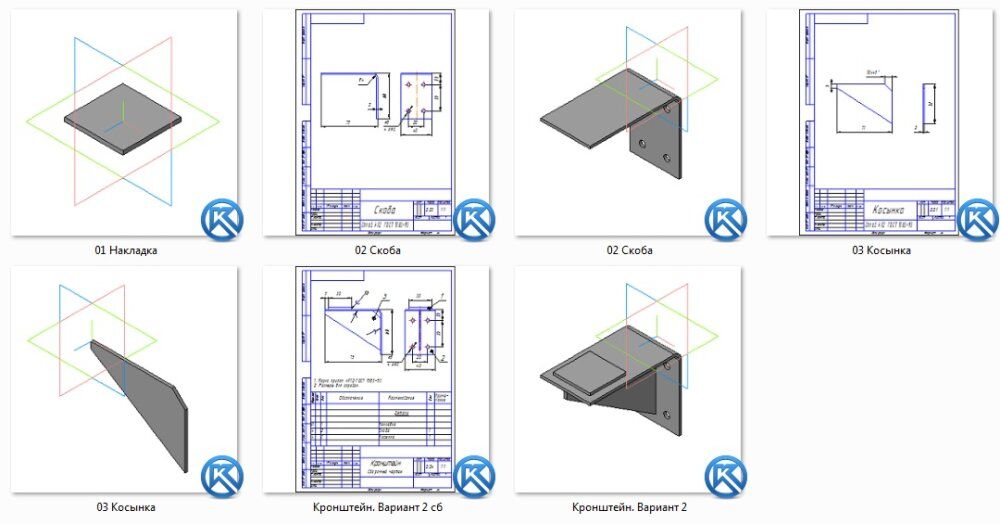

Кронштейн. Вариант 2 3d сборка
Кронштейн. Вариант 2 чертежи
01 Накладка
02 Скоба
03 Косынка

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
