Задача 82: Стойка вариант 22
Описание

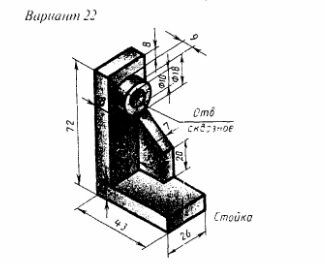

Стойка. Вариант 22 Сварное соединение ЧЕРТЕЖ
![]()
Задание 82

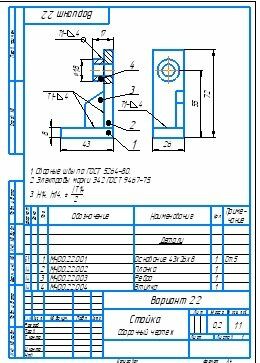

Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
![]()
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
![]()

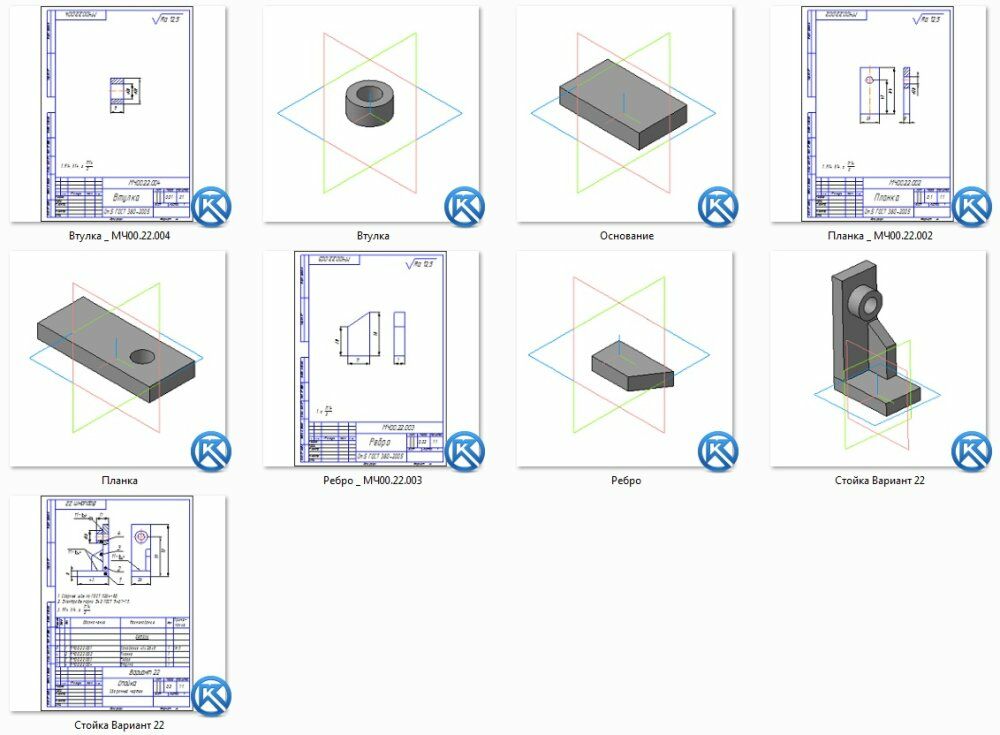

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 82 Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
