Задача 82: Угольник вариант 19
Описание
Угольник. Вариант 19 Сварное соединение ЧЕРТЕЖ
![]()
Задание 82
Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
![]()
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
![]()

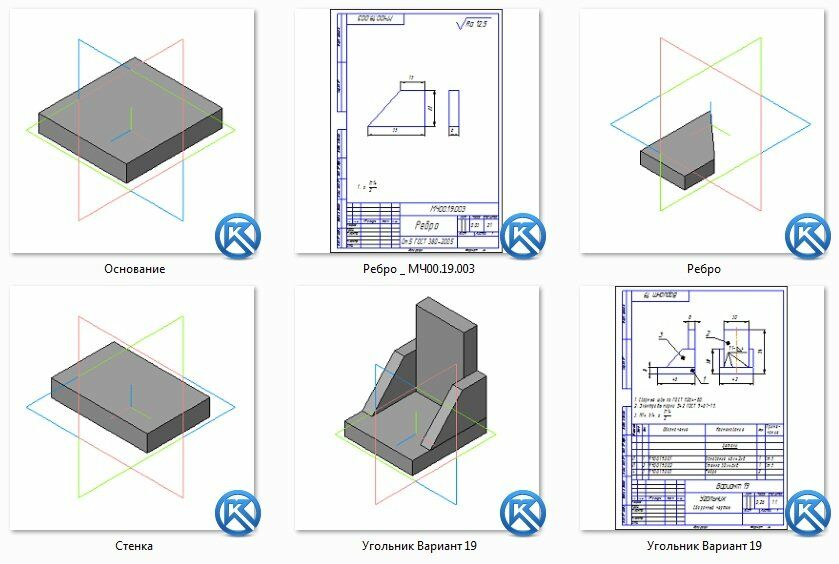

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 82 Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже при этом наносят все размеры, необходимые для изготовления деталей. В спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят обозначение и наименование деталей, их количество.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
127,14 Kb
Список файлов
Вариант 19 Угольник
KOMPAS - Угольник Вариант 19.pdf
Основание.m3d
Ребро _ МЧ00.19.003.cdw
Ребро.m3d
Стенка.m3d
Угольник Вариант 19.a3d

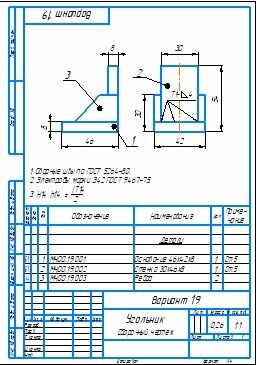

Угольник Вариант 19.cdw
