Задача 82: Кронштейн вариант 4
Новинка
Описание

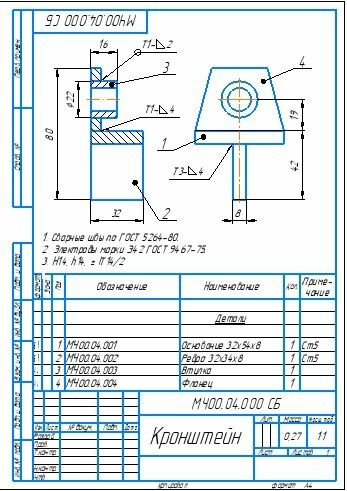

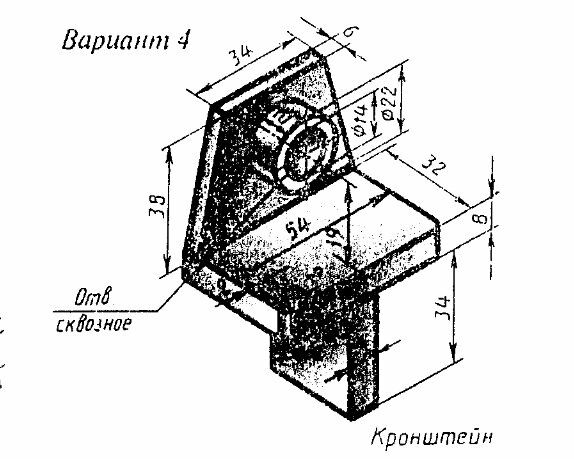

Кронштейн Вариант 4. Сварное соединение ЧЕРТЕЖ
![]()
Выполнить сборочный чертеж сварного соединения.
Выполнить чертежи всех деталей входящих в сборочный чертеж.
![]()
В том случае ,когда сварное изделие несложное, его детали можно
изготовить непосредственно по сборочному чертежу. На сборочном чертеже
при этом наносят все размеры, необходимые для изготовления деталей. В
спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят
обозначение и наименование деталей, их количество.
![]()

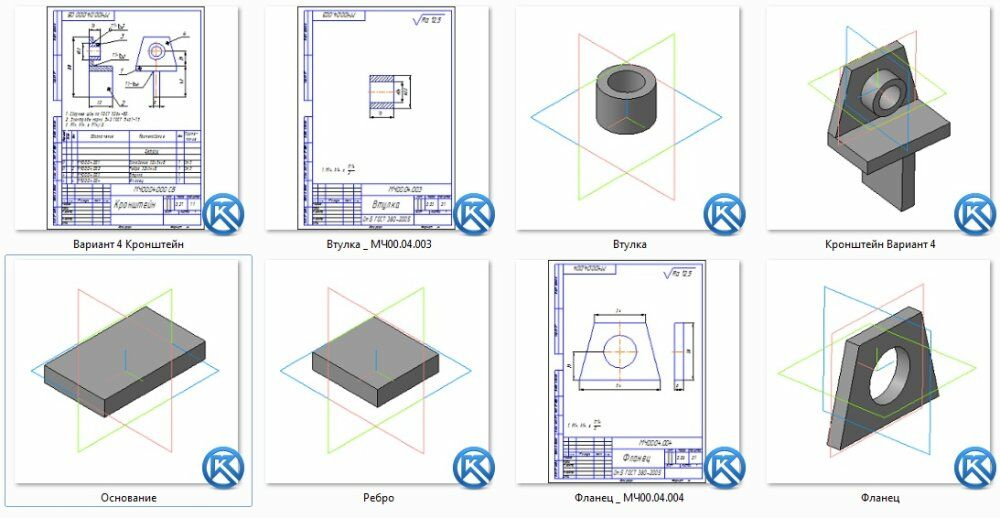

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Выполнить сборочный чертеж сварного соединения. Выполнить чертежи всех деталей входящих в сборочный чертеж.
В том случае ,когда сварное изделие несложное, его детали можно изготовить непосредственно по сборочному чертежу. На сборочном чертеже
при этом наносят все размеры, необходимые для изготовления деталей. В
спецификации в графе Формат проставляют символ БЧ(без чертежа), приводят
обозначение и наименование деталей, их количество.
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
179,91 Kb
