Задача 81: Шлицевое соедининие вариант 20
Описание
Шлицевое соедининие. Вариант 20 ЧЕРТЕЖ
![]()

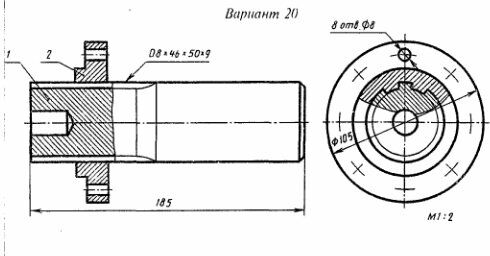

Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
![]()

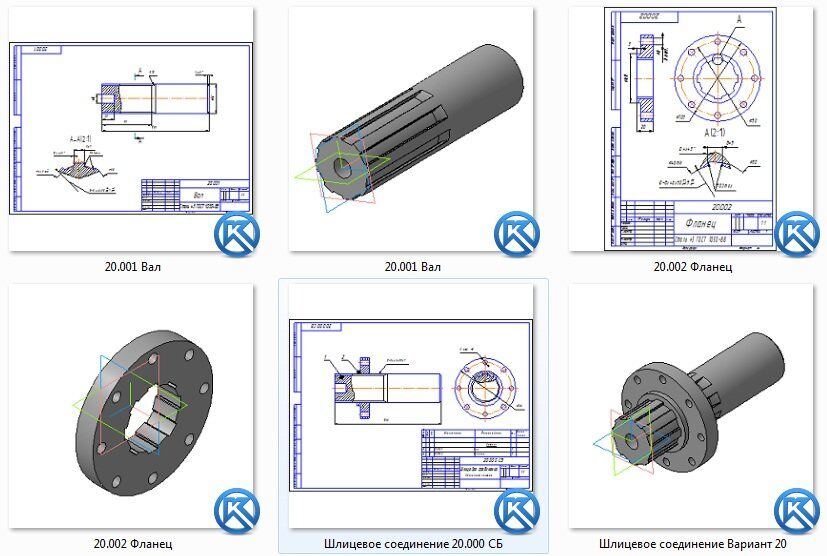

Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
315,55 Kb
Список файлов
20
20.001 Вал.cdw
20.001 Вал.m3d
20.001 Вал.pdf
20.002 Фланец.cdw
20.002 Фланец.m3d
20.002 Фланец.pdf
Шлицевое соединение 20.000 СБ.cdw
Шлицевое соединение 20.000 СБ.pdf
Шлицевое соединение Вариант 20.a3d
