Задача 81: Шлицевое соедининие вариант 13
Описание
Шлицевое соедининие. Вариант 13 ЧЕРТЕЖ
![]()

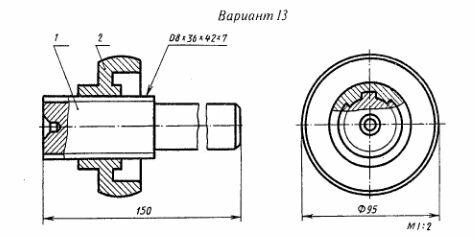

Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
![]()

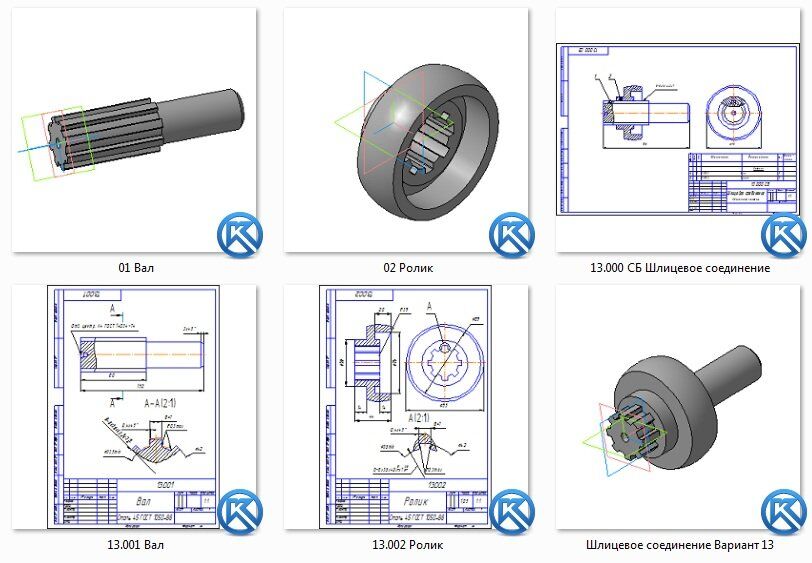

Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Выполнить чертежи деталей 1 и 2 в отдельности, нанести обозначения, учитывая требования ГОСТ 2.409-74.
Чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
299,99 Kb
Список файлов
13
01 Вал.m3d
02 Ролик.m3d
13.000 СБ Шлицевое соединение.cdw
13.000 СБ Шлицевое соединение.pdf
13.001 Вал.cdw
13.001 Вал.pdf
13.002 Ролик.cdw
13.002 Ролик.pdf
Шлицевое соединение Вариант 13.a3d
