Задача 80: Червячная передача вариант 30
Новинка
Описание
Червячная передача. Вариант 30 ЧЕРТЕЖ
![]()

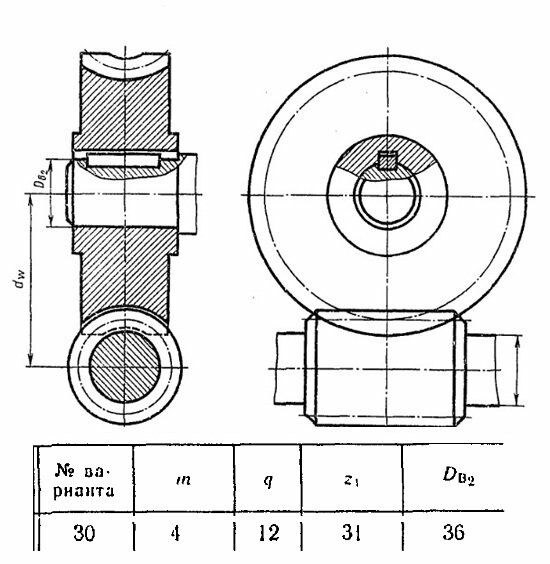

Задание 80
Выполнить чертеж червячной передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360-78. Остальные параметры см. в Приложениях 10 и 13. Нанести размеры диаметров валов и межосевого расстояния.
m=4
q=12
Z1=31
Dв2=36
![]()

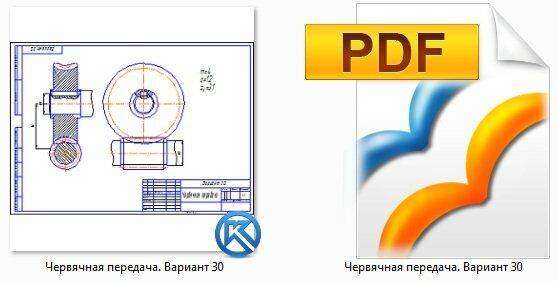

Чертеж выполнен на формате А3 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 80 Выполнить чертеж червячной передачи. Размеры шпонок и пазов для них установить по ГОСТ 23360-78. Остальные параметры см. в Приложениях 10 и 13. Нанести размеры диаметров валов и межосевого расстояния.
m=4
q=12
Z1=31
Dв2=36
Чертеж выполнен на формате А3 (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
