Задача 72: Резьбовые соединения вариант 30
Новинка
Описание
Резьбовые соединения. Вариант 30 ЧЕРТЕЖ
![]()
Задание 72
![]()

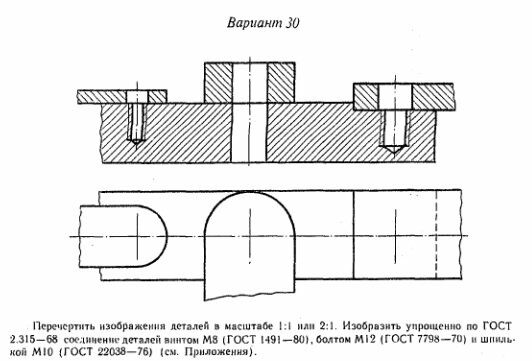

Перечертить изображения деталей в масштабе 2:1. Изобразить упрощенно по ГОСТ 2.315—68* соединение деталей: винтом М8 (ГОСТ 1491-80), болтом М12 (ГОСТ 7798-70) и шпилькой М10 (ГОСТ 22036-76).
![]()

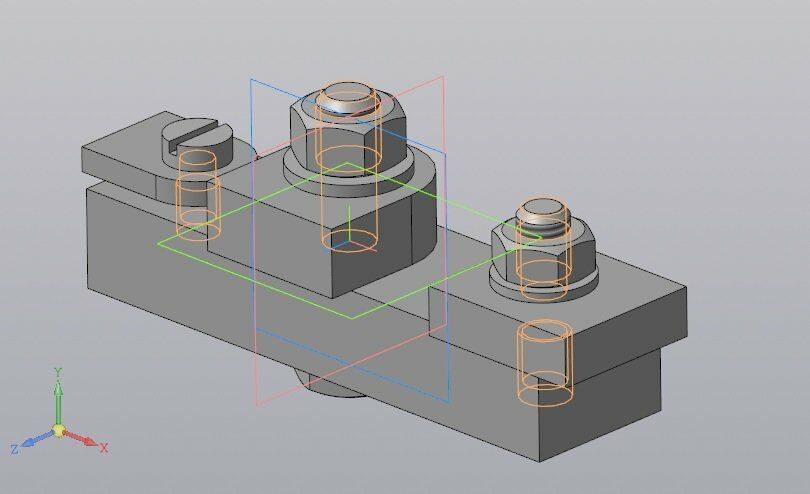

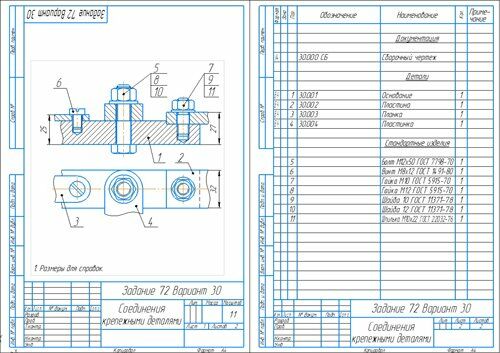

Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 72
Перечертить изображения деталей в масштабе 2:1. Изобразить упрощенно по ГОСТ 2.315—68* соединение деталей: винтом М8 (ГОСТ 1491-80), болтом М12 (ГОСТ 7798-70) и шпилькой М10 (ГОСТ 22036-76).
Чертеж и 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
0
Качество
Идеальное компьютерное
Размер
172,28 Kb
