Задача 64: Корпус. Пластина. Диск. Плита вариант 17
Описание

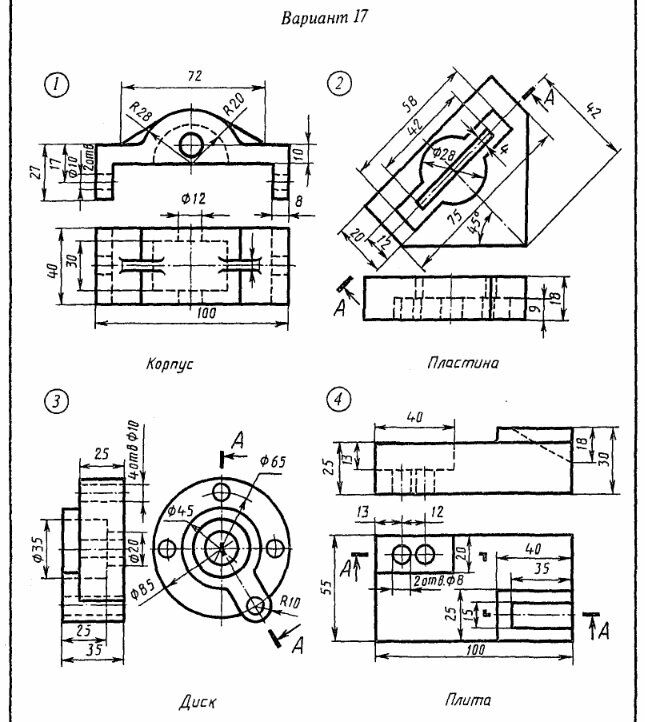

Корпус. Пластина. Диск. Плита. Вариант 17
![]()
Задание 64
1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид спереди разрезом А-А.
![]()

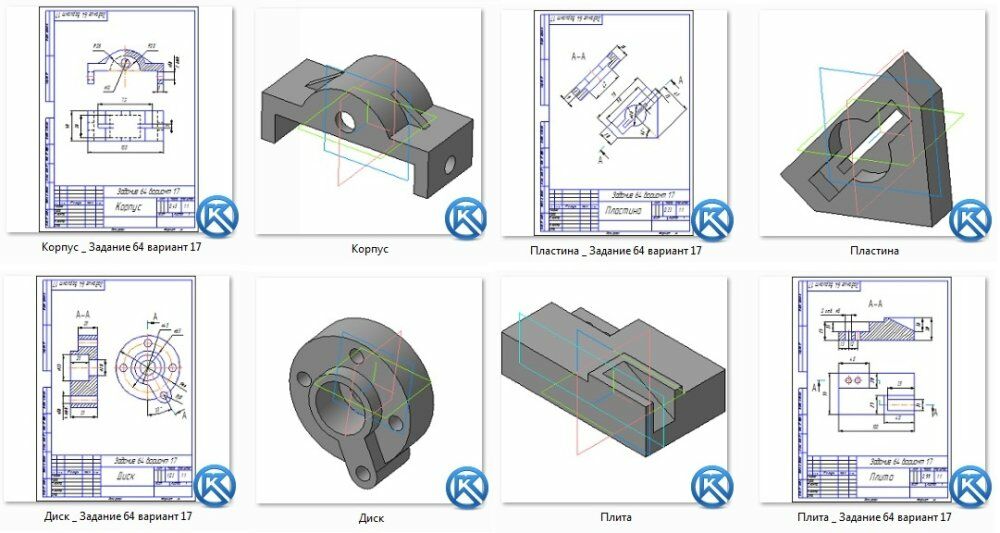

Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 64 1. Соединить половину фронтального разреза с половиной вида спереди.
2. Заменить вид сверху разрезом А-А.
3. Заменить вид спереди разрезом А-А.
4. Заменить вид спереди разрезом А-А.
Чертежи и 3d модели + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
2
Качество
Идеальное компьютерное
Размер
387,91 Kb
Список файлов
Корпус. Пластина. Диск. Плита
17_1
KOMPAS - Корпус _ Задание 64 вариант 17.pdf
Корпус _ Задание 64 вариант 17.cdw
Корпус.m3d
17_2
KOMPAS - Пластина _ Задание 64 вариант 17.pdf
Пластина _ Задание 64 вариант 17.cdw
Пластина.m3d
17_3
KOMPAS - Диск _ Задание 64 вариант 17.pdf
Диск _ Задание 64 вариант 17.cdw
Диск.m3d
17_4
KOMPAS - Плита _ Задание 64 вариант 17.pdf
Плита _ Задание 64 вариант 17.cdw
Плита.m3d
