Готовое задание по дисциплине инженерная графика по специальности "Компьютерные системы и комплексы" и "Программирование в компьютерных системах" (углубленная подготовка) 2 вариант
Задача: ТулГУ. Технический колледж им. С.И. Мосина вариант 2
Новинка
-14%
Описание

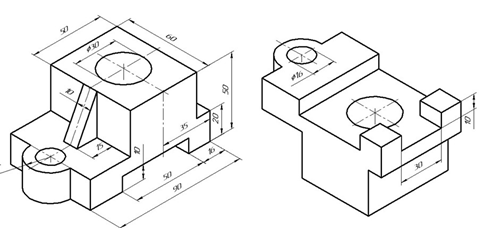

По аксонометрическому изображению выполните:
- начертите на оптимальном формате необходимые проекции детали;
- проставьте размеры;
- выполните фронтальный и профильный разрезы;
- постройте изометрическую проекцию с вырезом ¼ части
- заполните графы штампа.
для школ, колледжей чертеж в PDF и JPEG_ просто скачать и распечатать, можно перечертить карандашом, или обвести карандашом.
Файлы условия, демо
Характеристики решённой задачи
Предмет
Учебное заведение
ТулГУСеместр
Вариант
Программы
Просмотров
7
Качество
Идеальное компьютерное
Размер
903,91 Kb
Список файлов
3.pdf
3.dwg
