Усеченный цилиндр. Вариант 11 ЧЕРТЕЖ
![]()
Задание 47

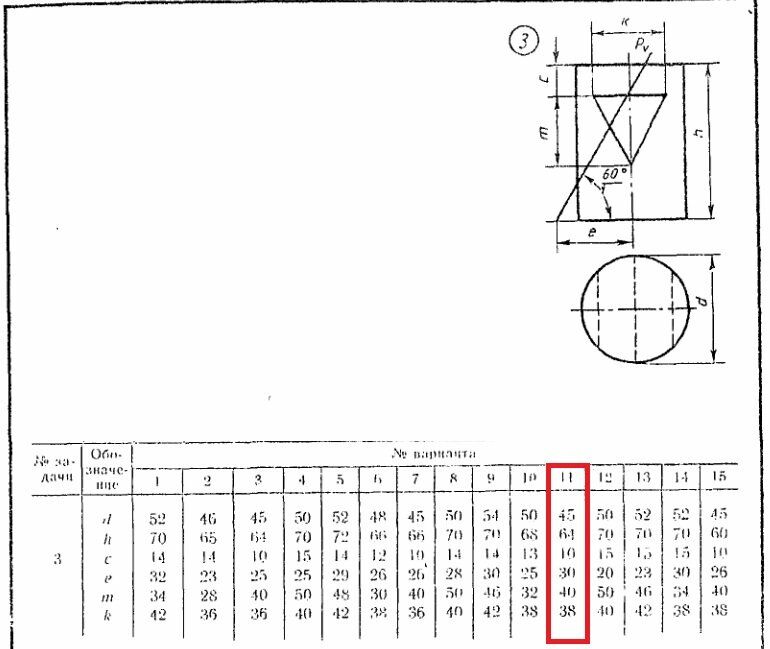

Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 64 мм
с = 10 мм
е = 30 мм
m = 40 мм
k = 38 мм
![]()

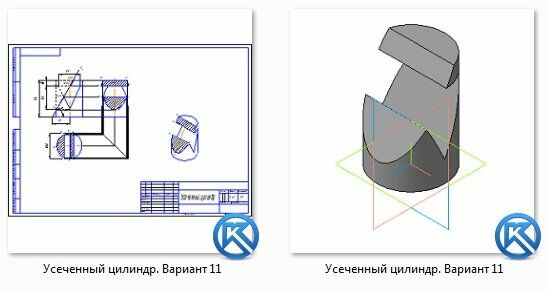

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 45 мм
h = 64 мм
с = 10 мм
е = 30 мм
m = 40 мм
k = 38 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
