Задача 47: Усеченный цилиндр вариант 9
Новинка
Описание
Усеченный цилиндр. Вариант 9 ЧЕРТЕЖ
![]()
Задание 47

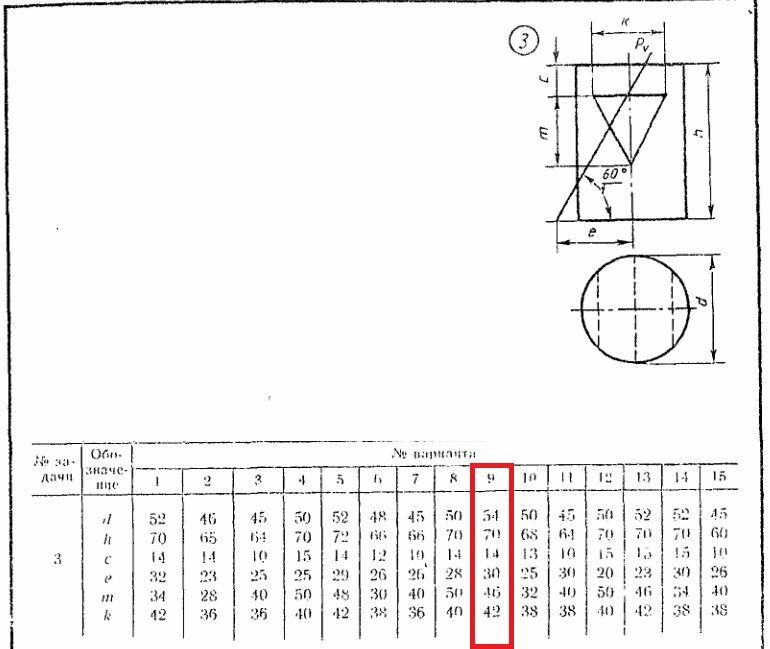

Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 70 мм
с = 14 мм
е = 30 мм
m = 46 мм
k = 42 мм
![]()

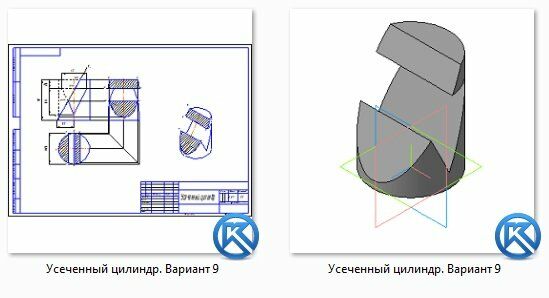

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 70 мм
с = 14 мм
е = 30 мм
m = 46 мм
k = 42 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
0
Качество
Идеальное компьютерное
Размер
72,15 Kb
Список файлов
Усеченный цилиндр
Усеченный цилиндр. Вариант 9.cdw
Усеченный цилиндр. Вариант 9.m3d
Усеченный цилиндр. Вариант 9.pdf
