Задача 47: Усеченный цилиндр вариант 2
Новинка
Описание
Усеченный цилиндр. Вариант 2 ЧЕРТЕЖ
![]()
Задание 47

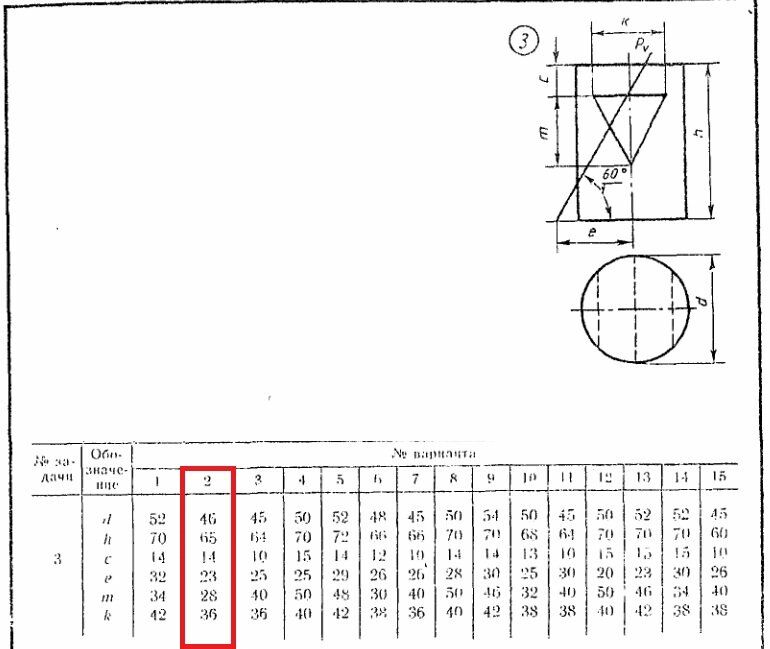

Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 46 мм
h = 65 мм
с = 14 мм
е = 23 мм
m = 28 мм
k = 36 мм
![]()

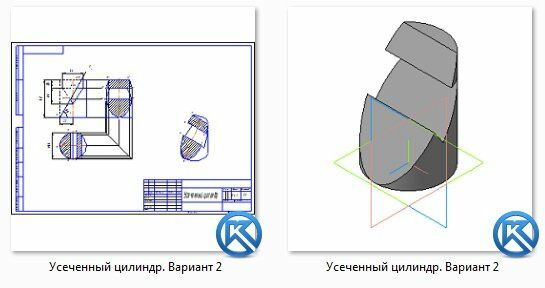

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 46 мм
h = 65 мм
с = 14 мм
е = 23 мм
m = 28 мм
k = 36 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
