Задача 47: Усеченный полый цилиндр вариант 9
Новинка
Описание
Вариант 9. Усеченный полый цилиндр ЧЕРТЕЖ
![]()
Задание 47

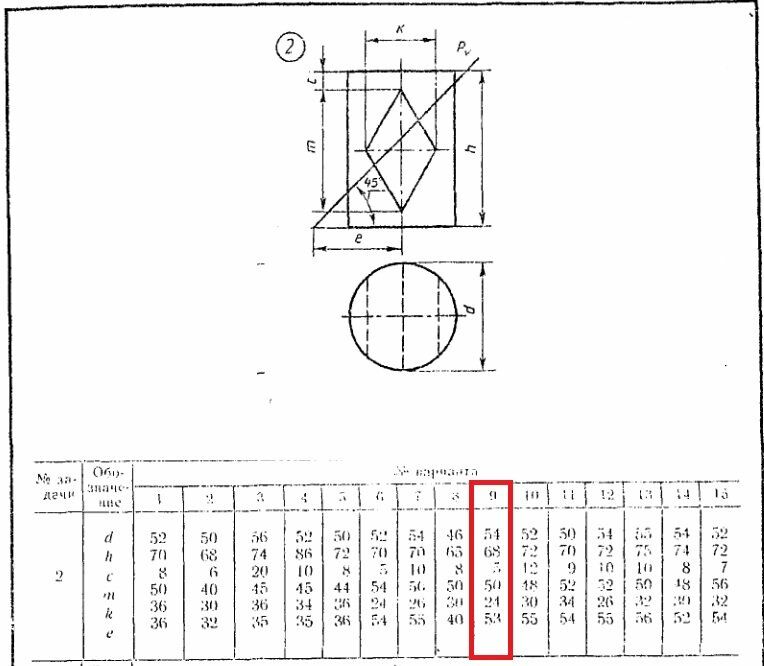

Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 68 мм
с = 5 мм
m = 50 мм
k = 24 мм
е = 53 мм
![]()

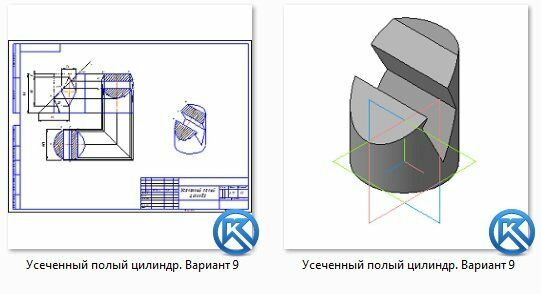

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 54 мм
h = 68 мм
с = 5 мм
m = 50 мм
k = 24 мм
е = 53 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
76,63 Kb
Список файлов
Вариант 9
~$еченный полый цилиндр. Вариант 9.cd~
Усеченный полый цилиндр. Вариант 9.cdw
Усеченный полый цилиндр. Вариант 9.m3d
Усеченный полый цилиндр. Вариант 9.pdf
