Задача 47: Усеченный полый цилиндр вариант 5
Новинка
Описание
Вариант 5. Усеченный полый цилиндр ЧЕРТЕЖ
![]()

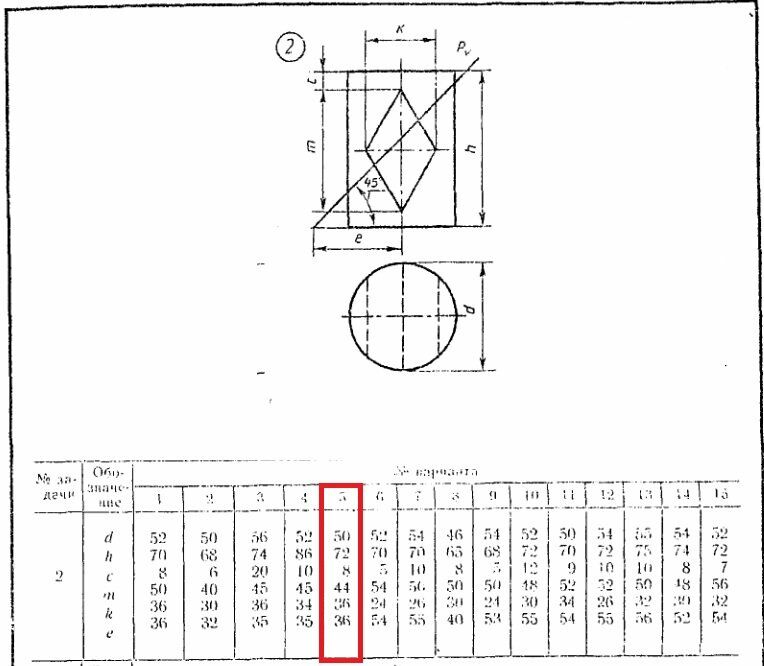

Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 72 мм
с = 8 мм
m = 44 мм
k = 36 мм
е = 36 мм
![]()

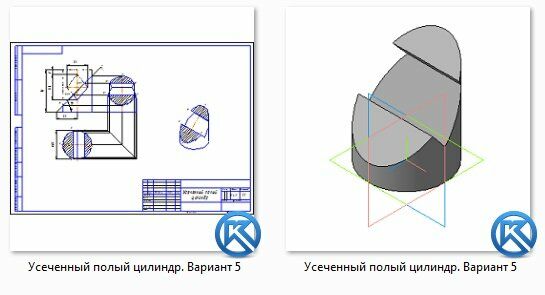

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 50 мм
h = 72 мм
с = 8 мм
m = 44 мм
k = 36 мм
е = 36 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D. Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
72,46 Kb
Список файлов
Вариант 5
Усеченный полый цилиндр. Вариант 5.cdw
Усеченный полый цилиндр. Вариант 5.m3d
Усеченный полый цилиндр. Вариант 5.pdf
