Задача 47: Усеченный полый цилиндр вариант 9
Описание
Усеченный полый цилиндр. Вариант 9 ЧЕРТЕЖ
![]()

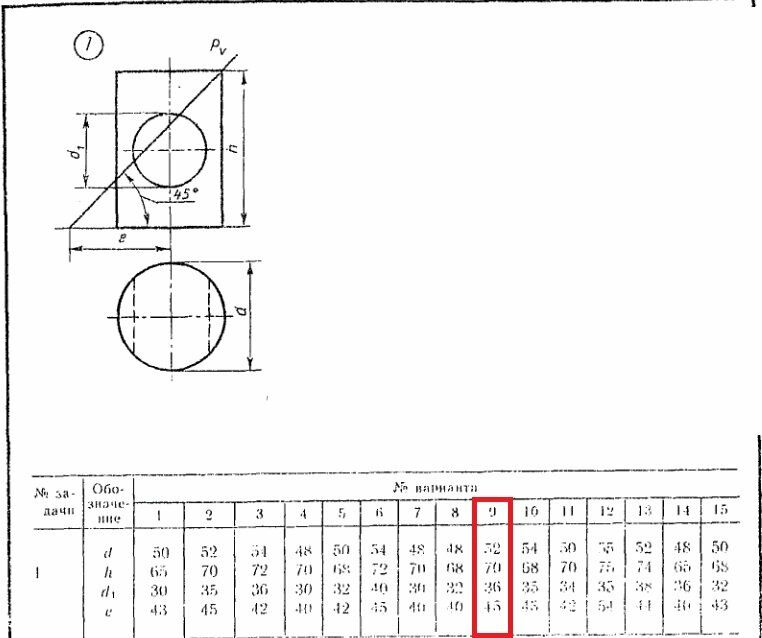

Задание 47
Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 70 мм
d1 = 36 мм
e = 45 мм![]()

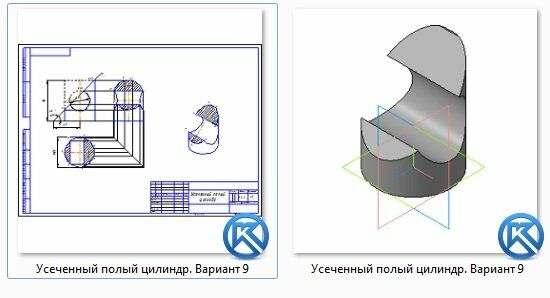

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Задание 47 Выполнить в трех проекциях чертеж усеченного полого цилиндра.
d = 52 мм
h = 70 мм
d1 = 36 мм
e = 45 мм
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
Характеристики решённой задачи
Предмет
Семестр
Номер задания
Вариант
Программы
Просмотров
1
Качество
Идеальное компьютерное
Размер
110.68 Kb
Список файлов
полый цилиндр
полый цилиндр. Вариант 9.cdw
полый цилиндр. Вариант 9.m3d
полый цилиндр. Вариант 9.pdf
